1、左侧电路负载是接在S极对地，若是R1很小且Q1-G极一向为High，那末流过Q1的电流能够将会很是大，MOS管轻易烧；
2、R1*I=Us，VGS=Vg-Vs，此时VGS不必然会大于Vgs(th)，MOS会不完整导通。
3、对右侧电路，Q2-S极间接接地，只需VGS大于Vgs(th)的电，MOS管就会导通，DS两头bai根基上是不压差（Rdson很小）。
开关电源电路：

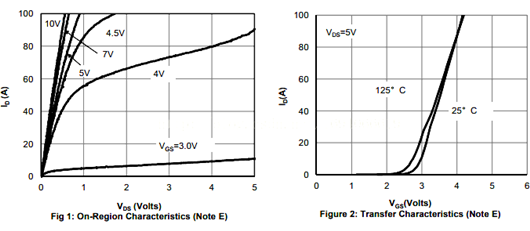

根据上图3.3V的时辰差未几能够经由过程20A以上电流了，但现实测试 PA5_HP高电平不导通。
阐发G端电压参考为S端，S为12，G端3.3固然不会导通，以是点窜电路为：
PA5_HP高后，导通。听教员傅说过：三极管，NPN的负载接C端，PNP的接E端；NMOS ，PMOS也一样的事理吧！
