运算缩小器单稳态电路阐发-KIA MOS管

根基运算缩小器单稳态电路

在初始上电时（即t = 0），输出（V OUT）将向正电源轨（+ Vcc）或向负电源轨（-Vcc）饱和，因为这是许可的独一两个不变状况运算缩小器。此刻让咱们假定输出已朝着正电源轨+ Vcc摆动。而后，同相输出真个电压V B将即是+ Vcc *β，此中β是反应分数。

反相输出坚持在0.7伏，即二极管的正向压降D 1，并由二极管钳位至0v（接地），以防止其变为正电位。是以，V A处的电势远小于V B处的电势，输出坚持不变在+ Vcc。同时，电容器（C）充电至不异的0.7伏电位，并经由过程二极管的正向偏置电压降坚持在该处。

若是咱们向同相输出施加负脉冲，则因为V B此刻为负，是以V A处的0.7v电压此刻变得大于V B处的电压。是以，施密特（Schmitt）设置装备摆设的运算缩小器的输出切换状况，并向负电源轨-Vcc饱和。成果是，V B处的电势此刻即是-Vcc *β。

这类姑且的亚不变状况使电容器经由过程反应电阻R从+0.7伏降落到也方才切换的饱和输出-Vcc，以相反的标的目的按指数标的目的充电。二极管D 1变为反向偏置，是以有效。电容器C将在时候常数τ= RC时放电。

一旦V A处的电容器电压达到与V B不异的电位，即-Vcc *β，运算缩小器便会切换回其原始的永远不变状况，而输出又会再次达到+ Vcc饱和。

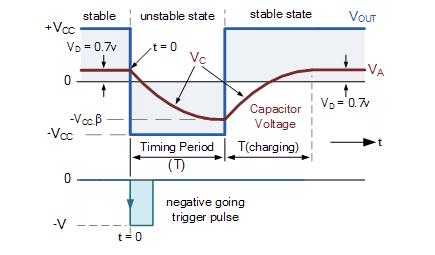

请注重，一旦计时周期实现且运算缩小器的输出变回其不变状况并向正电源轨饱和，则电容器会测验考试以+ Vcc反向充电，但只能充电至0.7v的最大值由二极管给定的正向压降。咱们能够用图形体例显现此结果：

运算缩小器单稳态波形

而后咱们能够看到，负向触发输出将把运放单稳态电路切换到其姑且不不变状况。颠末一段延时T以后，电容器C经由过程反应电阻R充电，一旦电容器电压达到所需的电势，电路便切换回其普通不变状况。

输出的矩形脉冲的此提早时候（T），即不不变状况时候为：

运算缩小器单稳态时序周期

若是两个运算缩小器的反应电阻用具备不异的值，即：R 1  = R 2，那末上式也能够简化为：

明显，电容器须要一段时候能力从-Vcc *β再次充电至V D（0.7v），是以在此时代，第二个负脉冲能够不会启动新的计时周期。

而后，为了确保在施加下一个触发脉冲时运放单稳态电路准确运转，触发脉冲之间的时候距离（T total）必须大于时序时候T加上触发脉冲所需的时候。电容器充电，（T充电）。

充电规复时候为：

此中：Vcc是电源电压，V D是二极管的正向压降（凡是约为0.6至0.7伏），β是反应分数。

为了确保运算缩小器单稳态电路具备杰出的负触发旌旗灯号，该旌旗灯号在负向脉冲的回升沿起头计时周期，并且在电路处于不变状况时也能够遏制对电路的任何毛病触发，咱们能够在输出端增加一个RC差分电路。

微分器电路可用于按照方形或矩形输出波形发生负输出尖峰。比拟器的阈值电压急剧降落到其反应分数以下，β值将运放单稳态带入其按时周期。微分器电路是利用电阻器电容器（如所示的RC收集）构成的。

RC微分电路

下面的根基微分电路利用另外一个电阻器（RC）收集，其输出电压是输出电压绝对时候的导数。当输出电压从0变为-Vcc时，电容器起头指数充电。因为电容器电压Vc最后为零，是以微分器输出电压俄然从0跳升至-Vcc，从而发生负尖峰，而后跟着电容器充电而呈指数衰减。

凡是，对RC微分电路，负尖峰的峰值约莫即是触发波形的幅度。一样，作为普通的经历法例，为了使RC微分电路发生杰出的锋利窄尖峰，时候常数（  τ  ）应最少比输出脉冲宽度小十倍。是以，比方，若是输出脉冲宽度为10 ms，则5RC时候常数应小于1 ms（10％）。

利用微分器电路的上风在于，任何恒定的直流电压或迟缓变更的旌旗灯号都将被梗阻，从而仅许可疾速变更的触发脉冲来启动单稳态时序周期。二极管D确保达到运算缩小器同相输出的触发脉冲一直为负。

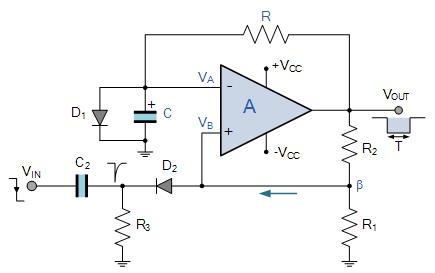

将RC差分电路增加到根基运算缩小器单稳态中能够获得：

运算缩小器单稳态电路
