运算缩小器多谐振荡器电路阐发-KIA MOS管
信息来历：本站 日期：2022-07-08
经由过程将正弦输入替换为跨运算缩小器输入的RC按时电路，咱们能够进一步将周期波形转换为矩形输入这一设法。此次，咱们能够利用电容器的充电电压Vc来转变运算缩小器的输入状况，而不是利用正弦波形来触发运算缩小器。
那末它是如何任务的。起首，假定电容器已完整放电，并且运算缩小器的输入在正电源轨处饱和。电容器C起头经由过程电阻R从输入电压Vout充电，其速度由其RC时候常数肯定。
从有关RC电路的教程中咱们晓得，电容器但愿在五个时候常数内完整充电到Vout的值（即+ V（sat））。
可是，一旦运算缩小器反相（-）端子上的电容器充电电压即是或大于非反相端子上的电压（运算缩小器的输入电压在电阻R1和R2之间分派的分压），则电容输入将转变状况并被驱动至绝对的负电源轨。
可是，已向正电源轨（+ V（sat））兴奋充电的电容器，此刻在其极板上看到一个负电压-V（sat）。输入电压的俄然反转致使电容器以其RC时候常数再次决议的速度朝新的Vout值放电。
一旦运算缩小器的反相端子在同相端子上到达新的负基准电压-Vref，运算缩小器就会再次转变状况，并将输入驱动到绝对的电源轨电压+ V（sat）。
此刻，电容器的极板上出现一个正电压，充电周期再次起头。是以，电容器不时充电和放电，从而发生了不变的运算缩小器多谐振荡器输入。
输入波形的周期由两个按时份量的RC时候常数和由设置参考电压电平的R1，R2分压器收集成立的反应比肯定。若是缩小器饱和电压的正值和负值具备不异的幅度，则t1 = t2，给出振荡周期的抒发式为：
此中：R是电阻，C是电容，ln（）是反应分数的天然对数，T是周期时候（以秒为单元），?是振荡频次（以Hz为单元）。
而后，从上式能够看出，运算缩小器多谐振荡器电路的振荡频次不只取决于RC时候常数，并且取决于反应分数。可是，若是咱们利用的电阻值给出的反应分数为0.462（β= 0.462），则电路的振荡频次将仅即是1 / 2RC，如图所示，由于线性对数项即是1。

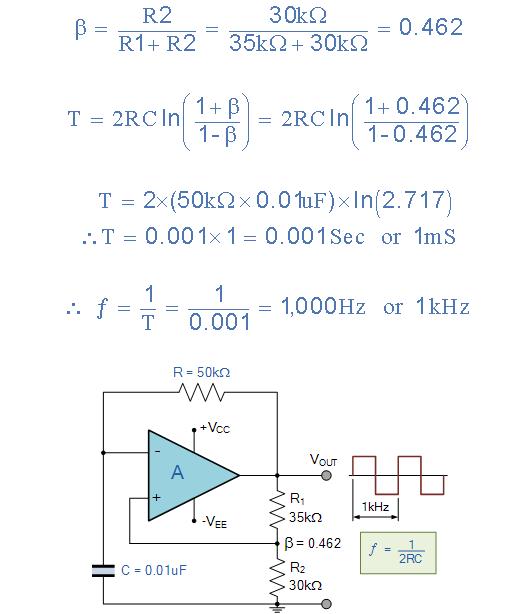

一个运算缩小器的多谐振荡器电路是利用以下部件组成。R1 =35kΩ，R2 =30kΩ，R =50kΩ和C = 0.01uF。计较电路的振荡频次。
而后计较出振荡频次为1kHz。当β= 0.462时，该频次能够间接计较为：?= 1 / 2RC。一样，当两个反应电阻不异时，即R1 = R2，反应分数即是3，振荡频次变为：?= 1 / 2.2RC。
如图所示，咱们能够用一个电位计取代一个反应电阻，以建造一个变频运放多谐振荡器，从而使该运放多谐振荡器电路更进一步。
