大电流H桥机电驱动电路-自举电路-KIA MOS管
信息来历：本站 日期：2022-07-07
感化：在高端和低端MOS管中提到过，因为负载（机电）绝对高端和低端的地位差别，而MOS的开启前提为Vgs>Vth，这便会致使想要高端MOS导通，则其栅极对地所需的电压较大。
补充申明：因为低端MOS源极接地，想要导通只要要令其栅极电压大于开启电压Vth。而高端MOS源极接到负载，若是高端MOS导通，那末其源极电压将回升到H桥驱动电压，此时若是栅极对地电压稳定，那末Vgs能够小于Vth，又关断。是以想要使高端MOS导通，必须想方法使其Vgs一直大于或一段时候内大于Vth（即栅极电压坚持大于电源电压+Vth）。
以下电路图均只画出半桥，别的一半任务道理不异是以省略。
假设Vcc=12V，VM=7.4V，MOS管的开启电压Vth=6V。

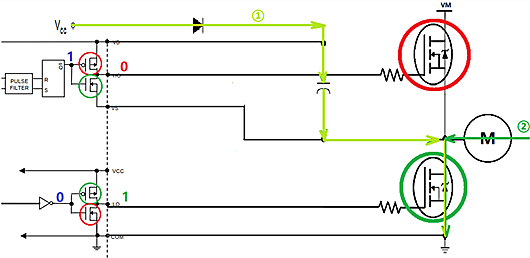

（1）.第一阶段：起首给IN和SD对应的节制旌旗灯号，使HO和LO经由过程左边的外部节制电路（使凹凸两对互补的PMOS和NMOS对应导通），别离输出低电安然平静高电平。
此时，外部H桥的高端MOS停止，低端MOS导通，机电电流顺着②线畅通。同时VCC经由过程自举二极管（①线）对自举电容充电，使电容两头的压差为Vcc=12V。

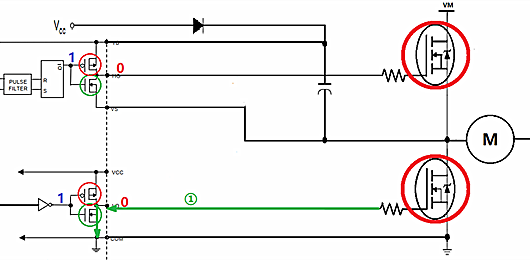

（2）.第二阶段：此阶段由芯片外部主动发生，即死区节制阶段（在H桥中介绍过，不能使凹凸两个MOS同时导通，不然VM间接通到GND，短路销毁）。HO和LO输出均为低电平，凹凸端MOS停止，之前加在低端MOS栅极上的电压经由过程①线放电。

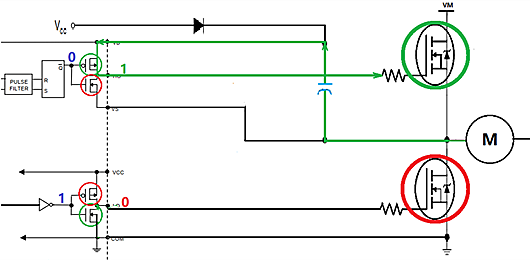

（3）.第三阶段：经由过程IN和SD使左边的外部MOS管如图所示导通。因为电容上的电压不能渐变，此时自举电容上的电压（12V）便能够加到高端MOS的栅极和源极上，使得高端MOS也能够在必然时候内坚持导通。
此时高端MOS的源极对地电压≈VM=7.4V，栅极对地电压≈VM+Vcc=19.4V，电容两头电压=12V，是以高端MOS能够一般导通。
（此时，自举二极管两头的压差=VM，是以在挑选二极管时，须要保障二极管的反向耐压值大于VM。）
注重：因为此时电容在延续放电，压差会逐步减小。最初，电容正极对地电压（即高端MOS栅极对地电压）会降到Vcc，那末高端MOS的栅源电压便≈Vcc-VM=12V-7.6V=4.4V < Vth=6V，高端MOS依然会关断。
补充总结：
是以想要使高端MOS持续导通，必须令自举电容不时充放电，即轮回任务在上述的三个阶段（凹凸端MOS处于轮番导通的状况，节制旌旗灯号输出PWM便可），能力保障高端MOS导通。自举二极管首要是用来当电容放电时，避免回流到VCC，破坏电路。
可是，在对下面的驱动板停止现实测试时会发明，不须要令其凹凸端MOS轮番导通也能够一般任务，这是因为即便自举电容放电竣事，即高端MOS的栅源电压降落到4.4V依然大于LR7843的Vth=2.3V。
那末在上述驱动板中，自举电路就不感化了吗?固然不是，因为MOS管的特征，自举电路在增添栅源电压的同时，还可令MOS管的导通电阻减小，从而削减发烧消耗，是以依然倡议接纳轮番导通的体例，用自举电容发生的大压差使MOS管导通任务。
