驱动芯片和MOS管搭建大电流H桥机电驱动电路-KIA MOS管
信息来历：本站 日期：2022-07-07

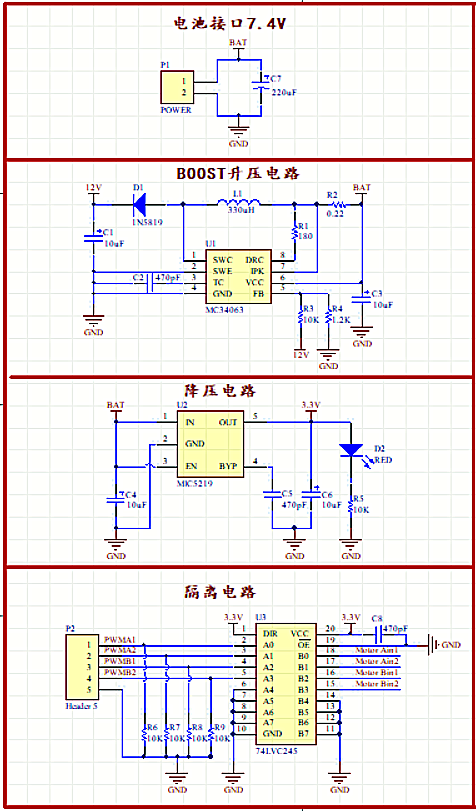

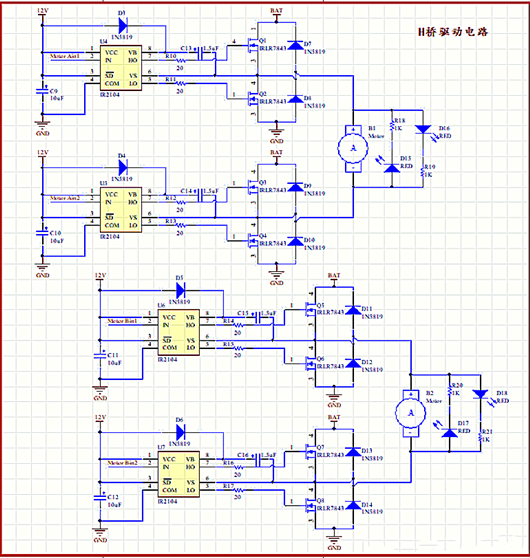

用半桥/全桥驱动芯片和MOS管搭建适合的H桥机电驱动电路实现对大电流机电的驱动节制。该机电驱动板有两个H桥电路，能够同时节制双路机电。可经由过程响应的节制旌旗灯号来节制机电的转速和正反转。

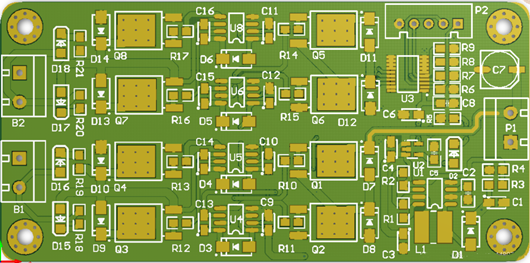

PCB 3D图
搭建H桥驱动电路普通都包含两个局部：半桥/全桥驱动芯片和MOS管。自行搭建的H桥驱动所能经由过程的电流几近由MOS管的导通漏极电流所决议。是以，挑选恰当的MOS管，便可设想出驱动大电流机电的H桥驱动电路。
NMOS管
在挑选MOS管搭建H桥时，首要需注重以下一些参数：
1.漏极电流（Id）：该电流即限定了所能接入机电的最大电流（普通要挑选大于机电堵转时的电流，不然能够在机电堵转时销毁MOS管）。
2.栅源阈值电压/开启电压（Vth）：该电压即MOS管翻开所需的最小电压，也将决议后续半桥驱动芯片的挑选和设想（即芯片栅极节制脚的输入电压）。
3.漏源导通电阻（Rds）：该电阻是MOS管导通时，漏极和源极之间的消耗内阻，将会决议机电动弹时，MOS管上的发烧量，是以普通越小越好。
4.最大漏源电压（Vds）：该电压是MOS管漏源之间所能蒙受的最大电压，必须大于加在H桥上的机电驱动电压。
半桥驱动芯片
在H桥驱动电路中，一共须要4个MOS管。而这四个MOS管的导通与停止则须要特地的芯片来停止节制，即要半桥/全桥驱动芯片。
所谓半桥驱动芯片，便是一块驱动芯片只能用于节制H桥一侧的2个MOS管（1个高端MOS和1个低端MOS）。是以接纳半桥驱动芯片时，须要两块该芯片能力节制一个完全的H桥。
响应的，全桥驱动芯片便是能够间接节制4个MOS管的导通与停止，一块该芯片便能实现一个完全H桥的节制。
