电流镜属于摹拟电路设想中的一个根基模块，可为其余模块供给偏置电流，比方在缩小器中供给偏置电流以构成尾电流源并肯定直流偏置点。本文先容一种自偏置的电流镜，从道理动身，并以0.18um的工艺停止设想和仿真。

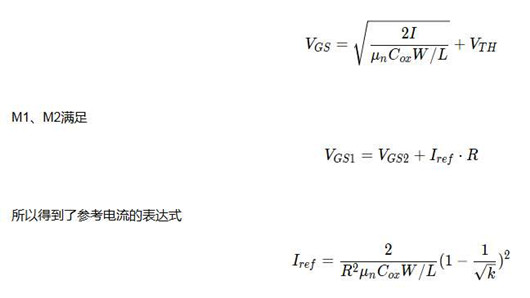

如图一所示的电路，也称之为Beta-multiply reference电路，此中M2的尺寸是M1的k倍。M3复制M4的电流，M2和M1的漏极电流不异，可是VGS并不相称。此中：
能够看出，参考电流与工艺参数、电阻和MOS管尺寸比例有关，以是公道的挑选电阻值和MOS管尺寸及比例就能够得想要的参考电流。
图一的电路会常常拿来与图二的电路比拟较。这两个电路看似很像，但有本色性的区分，图一的电路由于电阻的插手衰减了环路增益而变得不变，而图二的电路不不变。
二者都是操纵正反应来获得参考电流，经由过程在P点或N点断开环路并加自力源来阐发环路增益，能够发明图一所示电路的环路增益小于一，而图二所示的电路环路增益大于一，致使不不变的正反应，以是图二所示的电路没法供给不变的参考电流。
对图一所示的自偏置的电流镜，会存在另外一个不变的状况，那便是“零电流状况”，换言之，就算供给了电源电压，电路双方流过的电流能够为零，这仍然是一种不变状况，能够马虎的懂得为“简并”态。

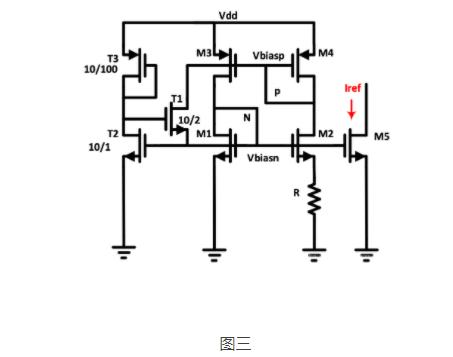

是以，咱们须要一个“安慰电路”，旨在将电路拉离“零电流状况”，咱们称之为启动电路(start up ciucuit)，启动电路在初始时将电路启动，发生一个参考电流，主电路一般任务时启动电路应当不影响主电路。如图三所示为加了简略的启动电路的电流镜。
初始时，M3、M4、T3的栅极电压靠近Vdd，M1、M2、T2栅极电压靠近于地，是以，T1导通并传输M3栅极到M1栅极的电流，此时电路离开零电流状况，起头进入任务点；
任务时，Vbiasn将T2导通，由于T2的宽长比弘远于T3，以是在流过一样电流的环境下，T2的漏极电压将会很低，使得T1停止，以是启动电路此时不影响主电路的任务状况。
咱们很是存眷此电路对电源电压的敏理性，经由过程阐发咱们晓得参考电流对电源电压的敏感度依靠于MOS管的输入阻抗，输入阻抗越大，敏理性越低。
对长沟道的MOS管来讲，输入阻抗比拟大，而对短沟道的MOS管输入阻抗比拟低，以是在电源电压变更使参考电流会呈现不不变的环境，为了减小敏感度，咱们须要减小VDD变更时所引发的NMOS管漏源电压的变更。

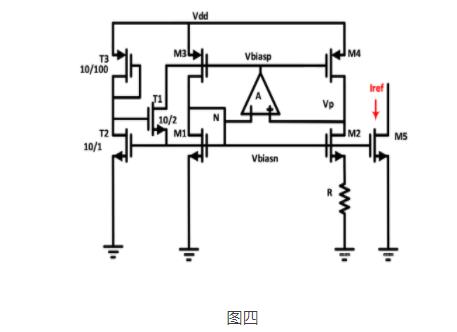

如图四所示，加一个缩小器用来钳位M1、M2的漏极电压，此时构成了一个串连负反应，增添了M2的输入阻抗，增添的缩小器也称为赞助缩小器(Auxiliary amplifier)。

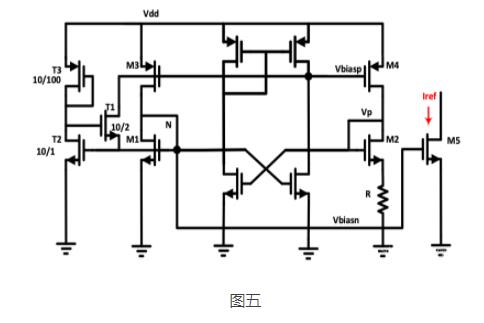

详细的电路实行如图5所示。
