同相运算缩小器设想是运算缩小器电路的第二种根基设置装备摆设。在这类设置装备摆设中，输入电压旌旗灯号（  V IN  ）间接施加到同相（  +  ）输入端子，这象征着与“反相缩小器”电路比拟，缩小器的输入增益的值变为“正”。其成果是输入旌旗灯号与输入旌旗灯号“同相”。

经由过程将一小局部输入电压旌旗灯号 经由过程R?-R2分压器收集加回到反相（-）输入端子，能够完成对同相运算缩小器的反应节制 。

如图所示，这类闭环设置装备摆设可发生具备很是好的不变性，很是高的输入阻抗Rin靠近无限大的同相缩小器电路，由于不电流流入正输入端子（抱负前提），并且输入阻抗Rout很低，如图所示下面。

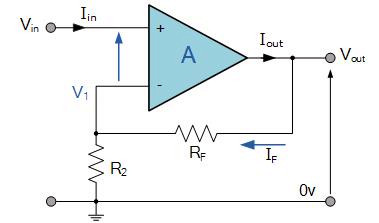

同相运算缩小器设置装备摆设

在之前的反相缩小器教程中，咱们说过，对抱负的运算缩小器，“不电流流入缩小器的输入端子”，而“ V1一直即是v2”。这是由于输入和反应旌旗灯号（  V1  ）的结点处于不异电位。

换句话说，毗连点是“假造地球”的总和。由于该假造接地节点，电阻R?和R2在非反相缩小器上构成一个简略的分压器收集，电路的电压增益由R2和R?之比肯定，以下所示。

等效电位分压器收集

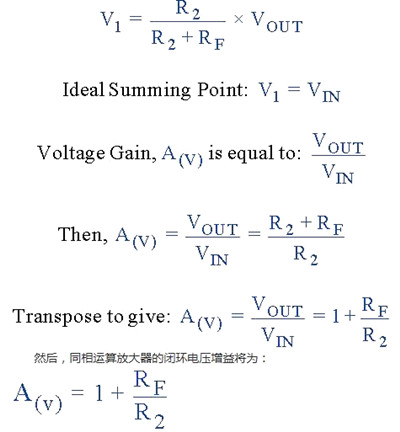

而后，利用该公式计较分压器收集的输入电压，咱们能够计较出同相缩小器的闭环电压增益（  A V  ），以下所示：

从下面的等式咱们能够看到，同相缩小器的总闭环增益将一直大于但不小于一个（单元），实质上是正的，并且由R?的值之比肯定和R2。

若是反应电阻R?的值为零，则缩小器的增益将完整即是1（单元）。若是电阻R2为零，则增益将靠近无限大，但现实上，它将限于运算缩小器的开环差分增益（  A O  ）。

经由过程简略地转变如图所示的输入毗连，咱们能够轻松地将反相运算缩小器设置装备摆设转换为同相缩小器设置装备摆设。

电压跟从器（单元增益缓冲器）

若是咱们使反应电阻R?即是零（R?= 0），并且使电阻R2即是无限大（R2 =  ∞），那末获得的电路将具备牢固的增益“ 1”（单元），由于输入电压被反应到反相输入端子（负反应）。这类设置装备摆设将发生一种出格范例的同相缩小器电路，称为电压跟从器，也称为“单元增益缓冲器”。

由于输入旌旗灯号间接毗连到缩小器的同相输入，是以输入旌旗灯号不反相，致使输入电压即是输入电压，是以Vout = Vin。而后，由于其输入到输入的断绝特征，电压跟从器电路成为抱负的恒压源或稳压器。

单元增益电压跟从器设置装备摆设的上风在于，当阻抗婚配或电路断绝比电压或电流缩小更加主要时，能够利用它，由于它能够将输入旌旗灯号电压坚持在其输入端。

一样，电压跟从器电路的输入阻抗很是高，凡是大于1MΩ，由于它即是运算缩小器的输入电阻乘以其增益（  Rin x A O  ）。运算缩小器的输入阻抗很是低，由于它假设抱负的运算缩小器前提，是以不受负载变更的影响。

同相电压跟从器

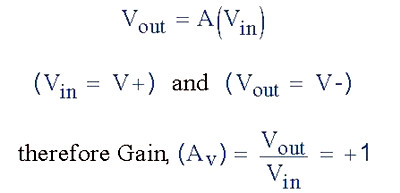

在这类同相电路设置装备摆设中，输入阻抗Rin已增大到无限大，反应阻抗R?减小到了零。输入间接毗连回负反相输入，是以反应为100％，Vin刚好即是Vout，从而使其牢固增益为1或1。当将输入电压Vin施加到同相输入时，缩小器的电压增益为：

由于不电流流入同相输入端子，是以输入阻抗是无限的（抱负前提），是以零电流将流过反应环路。是以，任何电阻值都能够安排在反应回路中，而不会影响电路的特征，由于不电流流过该回路，是以其两头的电压降为零，从而致使功率消耗为零。

由于输入阻抗很是高，单元增益缓冲器（电压跟从器）可用于供给较大的功率增益，由于额定的功率来自运放的供电轨，并经由过程运放输入到负载而不是间接输入到负载。从输入。

可是，在大大都现实的单元增益缓冲电路中，都存在泄露电流和寄生电容，是以在反应环路中须要一个低阻值（凡是为1kΩ）的电阻，以赞助削减这些泄露电流的影响，从而供给不变性，出格是在运算缩小器为以后的反应范例。

电压跟从器或单元增益缓冲器是一种出格且很是有效的同相缩小器电路，凡是用于电子装备中以将电路相互断绝，出格是在高阶状况变量或Sallen-Key型有源滤波器中将一个滤波器分隔从另外一个阶段。可用的典范数字缓冲器IC是74LS125四通道三态缓冲器或更罕见的74LS244八进制缓冲器。

最初一个设法，电压跟从器电路的闭环电压增益为“ 1”或Unity。不反应的运算缩小器的开环电压增益为Infinite。而后，经由过程细心挑选反应份量，咱们能够节制同相运算缩小器发生的增益量，规模从1到无限大。
