【实例阐发】PWM直流机电转速节制器电路道理-KIA MOS管
信息来历：本站 日期：2022-07-01
该电路由LM324和MOS管构成，经由过程转变输入方波的占空比，节制负载均匀接通时候从0到100%变更，来到达调剂速率的目标。

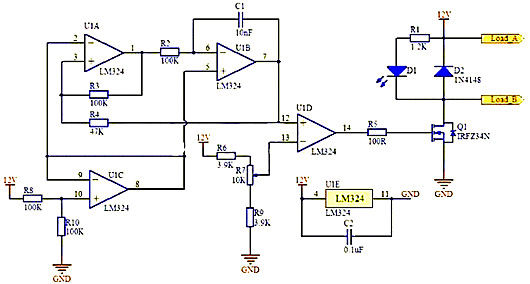

以下是电路图：
电路中由LM324构成四个差别的功效模块：
一是由U1C构成，产生一个6V的基准电压，作为振荡电路的基准电压；
二是由U1A构成的迟滞比拟器，U1B积分电路构成的三角波产生器，两个首尾相连，构成一个波形振荡器；
三是由U1D构成的一个电压比拟器，此中R6，R7，R9分压收集给比拟器供给基准电压。
别的，比拟器U1D的输入接了一个栅极电阻R5至MOS管Q1。经由过程比拟器输入的方波，驱动Q1的导通和关断。
由R6，R7，R9分压收集供给的基准电压是与U1B输入的三角波停止比拟，当三角波的电压高于基准电压，比拟器就输入高电平，Q1导通，负载就会有电流回路；当三角波电压低于基准电压时，比拟器就输入低电平，Q1停止，负载的电流回路被堵截，负载断电。
此中，发光二极管D1为负载电源接通时的唆使灯；二极管在负载为理性负载时，必须要接上，起到掩护MOS管Q1的感化。
这里负载能够是机电，那经由过程转变基准电压的巨细，就能够转变比拟器U1D输入的凹凸电平时候，转变机电的转速。
除机电外，负载还能够是灯胆，在运转是会转变灯胆的亮度。
注重事变：
该电路所接电源是12V，能够接12V的机电或其余不异额外电压的负载，或改成24V。
在本电路中，三角波的频次已牢固，在现实操纵中能够自行点窜电路，改成频次可调。
