因为一次侧和二次侧绕组间寄生电容的存在，变压器“开关”时，在分界处存在dV/dt，将“寂静层”安排在绝缘胶带的两侧，即一次侧和Vin相连的一端，二次侧和地相连的一端，别离安排在绝缘胶带两侧，能够减小分界处寄生电容的dV/dt。
因为场效应管的漏极电压是动摇的，将其绕为骨架的第一层，如许外层可屏障内层发射的电磁场。图1和图2给出了两种低噪声的绕线手艺，可利用在典范的反激变更器变压器中。

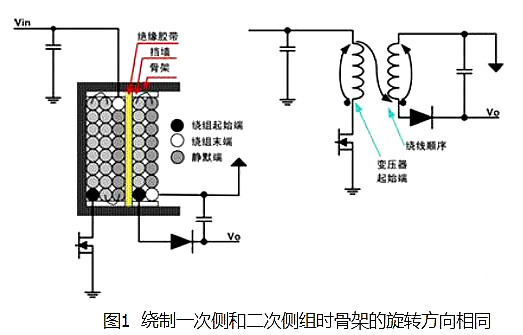

体例一：如图1所示，二次侧绕组与二极管毗连的结尾必须紧邻绝缘胶带，是以绝缘胶带的两头将有一定巨细的dV/dt，但该dV/dt比一次侧绕组的漏极相连端与绝缘胶带相邻时小很多。
此变压器的长处是二次侧绕组的“寂静端”位于最外层，它自身就能够很好的屏障变压器的辐射。

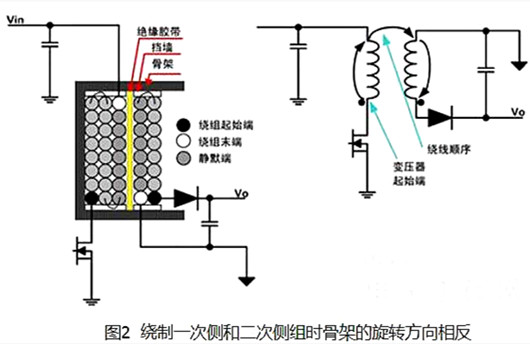

体例二：如图2所示，使两个寂静端与绝缘胶带相邻，此变压器的长处是穿梭边境的共模噪声减小，但变压器的外部噪声比拟大，须要在外部绕上铜皮屏障（即法拉第屏障）。
在变压器骨架窗口裕量充沛的环境下，凡是还须要在变压器外部一次侧和二次侧之间利用铜皮“断绝”，从而屏障绕组发生的噪声。若是窗口裕量不是很充实，能够斟酌将一次侧的IC供电绕组作为法拉第屏障。

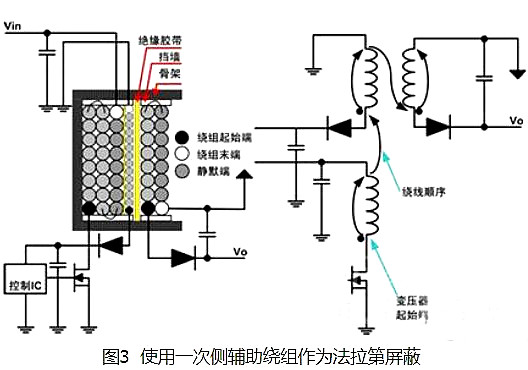

如图3所示，绕组的两头均交换耦合至一次侧地，使一次侧主绕组发射的容性噪声减小，是以传导至二次侧的共模噪声大大减小。利用法拉第屏障的错误谬误是漏感大大增添，从而下降了效力。
以是咱们在反激变更器变压器外部普通不利用任何惯例的屏障，但常常利用法拉第屏障。
在为客户设想定制产物时，客户请求在不加核心赞助电路的环境下，请求传导过CLASS B，按照体例一，在连系利用传统的“三明治绕法”不只处理了传导的题目，还处理了只用体例一带来的变压器漏感大的题目，从而进步了电源的不变性，也到达了客户的请求。该定制产物绕线挨次如表1所示，传导成果如图4所示，峰值起码有20dB的裕量，均匀值也有10dB的裕量。
对带变压器拓扑布局的开关电源来讲，变压器的电磁兼容性（EMC）设想对全部开关电源的EMC水平影响较大。凡是环境下，加装电源线滤波器是按捺传导EMI的须要办法。
可是，仅仅依托电源输出真个滤波器来按捺搅扰常常会致使滤波器中元件的电感量增添和电容量增大。而电感量的增添使体积增添、电容量的增大遭到泄电流宁静规范的限定。
本文提出了新的变压器设想体例。不只能削减电源线滤波器的体积，对传导电磁搅扰（EMI）的按捺才能更强，且能下降变压器的建造本钱和工艺庞杂水平。
