第一，利用公用的变压器设想软件，将须要的参数，如输入电压规模、输入电压请求、偏置电压巨细、变压器估量功率、功率因数、额外负载、低级线圈层数、次级线圈匝数等参数输入，PI软件会按照用户输入的参数给出一个公道的变压器参数，而后设想职员便能够按照给出的参数绕制变压器了，软件给出的会有以下参数：低级线圈、反应线圈、次级线圈的层数、匝数、线经巨细、绕制的标的目的、气隙巨细、线圈与线圈之间的胶带的层数、骨架型号、磁芯型号、浸漆请求等。
第二，有了这些参数后便能够绕制变压器了，在绕制变压器之前先给骨架的脚编上一个号码，比方咱们此刻须要绕制一个输入电压是+24V，输入1是+9V，输入2是+15V的变压器，请求2输入真个功率都为1.5W，那末这个变压器的绕制体例以下：
低级线圈的绕制体例：从引脚2起头，利用线径0.19毫米的漆包线绕骨架53圈，估量有两层，绕线应尽量平坦。 在引脚1竣事，绕完后用绝缘胶布裹两层。
偏置线圈的绕制体例：从引脚5起头，利用线径0.13毫米的漆包线绕骨架27圈至引脚4竣事，绕完后用绝缘胶布裹两层，再用一层绝缘胶布裹住除引脚之外的其余一切有线圈显露的处所。
第三，9V端线圈绕制体例：用绝缘胶布裹在7脚与6脚底，利用线径0.35毫米的漆包线，从7脚起头绕20圈至6脚竣事，用绝缘胶布裹两层。再用绝缘胶布裹住7脚6脚之外的绕线。
第四，15V端线圈绕制体例：用绝缘胶布裹在 10脚9脚底，利用线径0.19毫米的漆包线，从10脚起头绕34圈到9脚竣事，用绝缘胶布裹两层，而后装上两快磁芯，在两磁芯中间放0.3MM厚的纸（即气隙，约莫4层白纸厚度），压平后用胶布把磁芯与骨架裹在一路。（申明绝缘胶布均指4KV绝缘胶）。
电压比：指变压器的低级电压与次级电压的比值。
直流电阻：即铜阻。
效力：即输入功率/输入功率*100［%］。
绝缘电阻：变压器各绕组之间及对死心之间的绝缘才能。
抗电强度：变压器在1秒或1分钟以内能蒙受划定电压的水平。
1、主输入磁芯变压器B1绕制体例主输入磁芯变压器B1绕制体例

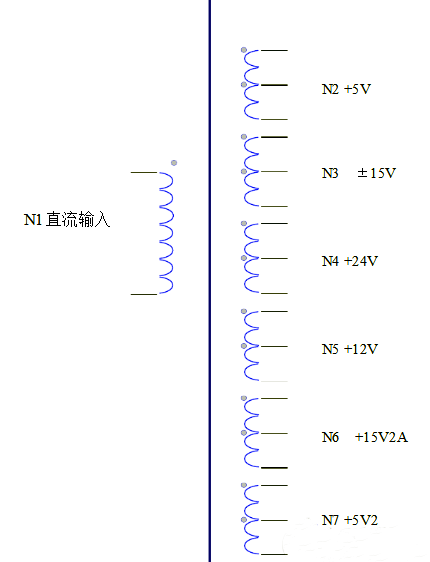

变压器B1绕组毗连表示图

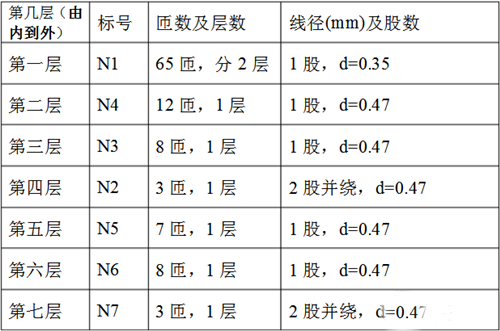

绕制体例：（由内层到外层挨次）（磁芯无气隙）

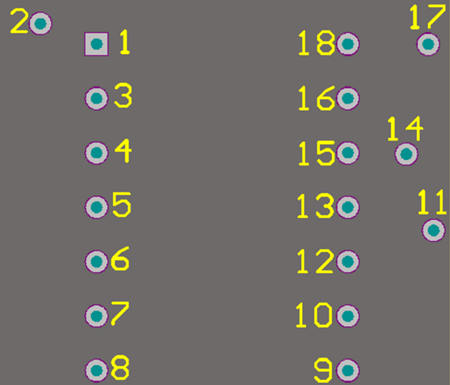

变压器B1引脚表示图
绕制的时辰要注重同名端题目。起首在骨架中柱上铺一层绝缘再起头绕。N2，N3，N4共地差别电压，能够绕在统一层，之间要隔一段间隔，别离用绝缘纸笼盖牢固。其余不共地绕组之间要隔三层绝缘，最初外包三层绝缘。
因为变压器环绕纠缠手段和工艺差别，输入电压能够稍有误差，能够经由过程环绕元件表所给参数调剂假负载电阻巨细来小规模内调剂输入电压。
2、驱动磁芯变压器绕制体例

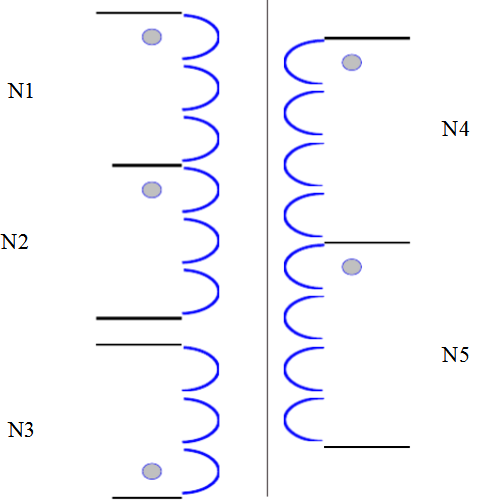

变压器B2绕组毗连表示图

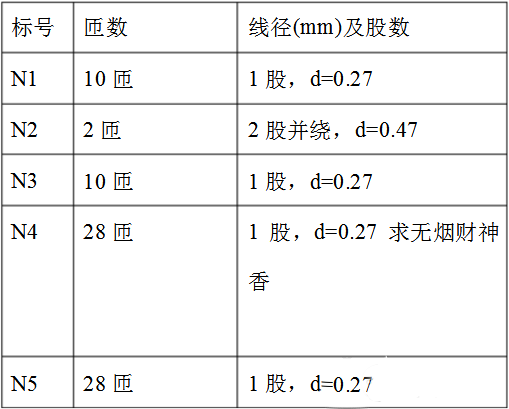

绕制体例：（由内层到外层挨次）（磁芯无气隙）

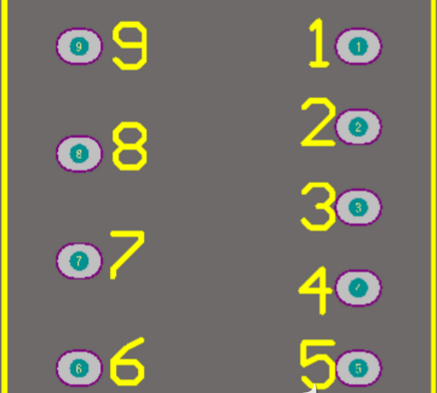

变压器B2引脚表示图
