开关电源静态纹波、静态负载过冲下冲阐发改良-KIA MOS管
信息来历：本站 日期：2022-06-30
经由过程开关电源根基道理能够得悉，电感的电流并非纯直流，而是附加了三角波形状的纹波电流，并且纹波电流经由过程输入电容滤掉。

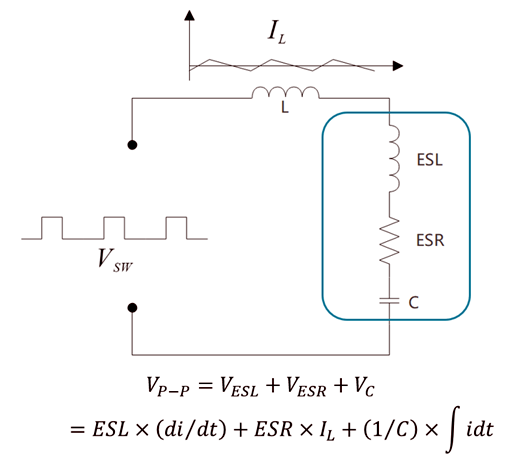

输入电容并非抱负电容，存在寄生参数，可分化为等效寄生电感(ESL)，等效寄生电阻(ESR)，电容(C)的串连电路，电感纹波电流流过输入电容时，会在ESL，ESR和C上产生电压纹波。
从以上公式能够看到，输入纹波首要遭到电容寄生ESL，ESR，C的值和电感纹波电流影响。
想要降落输入纹波，首要便是降落电感纹波电流和电容寄生参数，增大容值，可经由过程以下办法停止优化：
增大感值，能够降落电感纹波电流;
进步开关频次，能够降落电感纹波电流;
增大容值，降落电感纹波电流在电容上充放电产生的纹波;
输入电容改换为ESL/ESR更小的电容，比方MLCC。

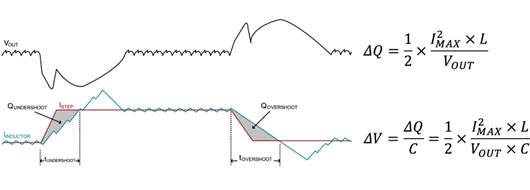

在负载产生跳变时(俄然增大或减小)，电感电流没法疾速跟从负载变更，会致使能量缺乏或多余，从而呈现下冲/过冲，以下图所示：
负载电流俄然增大，电感电流遭到节制器TON和电流斜率的限定，没法及时知足负载须要，这局部额定的能量须要输入电容端供给，即输入电容放电，输入电压呈现下冲;
负载电流俄然减小，因为电感电流降落斜率小于负载电流降落斜率，致使电感上能量过量，从而对输入电容停止充电，输入电压呈现过冲。
静态负载时的过冲/下冲，首要是因为电感电流呼应较慢，致使输入电容的充放电构成的，是以要改良过冲/下冲，首要减小电感能量变更或增大电容值来处理：
减小感值，降落电感储能，并且能够增大电感电流变更斜率(这个对静态纹波是相反的，是以电感值不能太小);
进步开关频次，同时能够恰当增大环路带宽，进步节制器的呼应速率，可是须要保障体系不变性，带宽过大会致使不不变;
增大容值，是最间接的降落过冲/下冲的体例，本钱会上升;
输入电容可接纳大电容值固态电容和MLCC混搭的体例，降落各频段的交换阻抗;

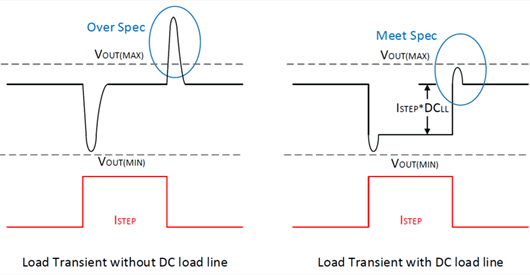

对局部节制器，能够接纳增添DC load line的体例，有用降落过冲，比方CPU core电源，以下图所示：
静态纹波和静态负载的过冲/下冲道理有所区分，优化计划也有差别，总结以下：
静态纹波：
增大感值
进步频次
增大容值
接纳MLCC
静态负载：
减小感值
进步频次
增大容值
夹杂范例电容
增添DC load line
电感值对静态纹波和静态呼应的结果是相反的，是以须要折衷;其余办法大局部是两个方面都有改良的。
