PWM、PFM、PSM-开关电源三种节制情势-KIA MOS管
信息来历：本站 日期：2022-06-29
凡是来讲﹐开关电源（DC-DC）有三种最罕见的调制体例别离为：
1、脉冲宽度调制（PWM）
2、脉冲频次调制（PFM）
3、脉冲跨周期调制（PSM）
在功率集成电路（PIC:Power Inregrated Circuit）中普遍接纳了脉冲跨周期调制情势（PSM，Pulse Skip Modulation），能够或许降服脉冲调宽调制情势（PWM:Pulse Width Modulation）轻负载环境下变更效力较低、脉冲调频调制情势（PFM:Pulse Frequency Modulation）频谱散布随机的错误谬误。

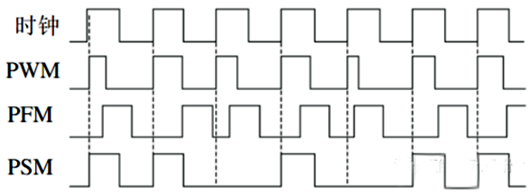

他们调制行动的表示图能够或许用如图1所示
PWM（频次不变，不时调剂脉冲宽度）
PFM（脉冲宽度不变，调剂频次）
PSM（频次和脉宽都不变，脉冲时偶然无）

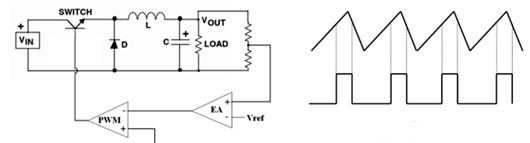

望文生义，它是一种牢固开关周期，变更Ton来转变占空比的调制体例。 PWM体例，可称之为定频调宽，即开关频次坚持恒定，而经由过程转变在每一个周期内的驱动旌旗灯号的占空最近到达调制的目标，这是最常用的一种调制体例。
当输入电压发生变更时，经由过程环路的节制，便会使驱动旌旗灯号的占空比发生转变，从而坚持输入电压的恒定。
作为最常用的调制体例，PWM体例有以下长处：节制电路简略，易于设想与完成，输入纹波电压小，频次特征好，线性度高，并且在重负载的环境下有比拟高的效力。
PWM是从处置器到被控体系旌旗灯号都是数字情势的，再停止数模转换。可将噪声影响降到最低。其错误谬误是跟着负载的变轻，其效力也降落，特别是轻负载的环境下，其效力很低。PWM 因为偏差缩小器的影响，回路增益及呼应速率会遭到限定。
PFM情势在普通任务时，驱动旌旗灯号的脉冲宽度坚持恒定，但脉冲呈现的频次发生转变，即所谓的定宽调频。当输入电压发生变更时，经由过程环路的调剂，而使脉冲呈现的频次发生转变，从而完成对电路的节制与调剂。PFM 又能够或许分为恒定驱动旌旗灯号的高电位时辰和恒定驱动旌旗灯号的低电平时辰两种体例。
在具有情势切换的DC-DC电路中，PFM也是很罕见到的一种调制。这类调制体例的长处是：在轻负载的环境下，效力很高，并且频次特征也很是好。
对核心电路一样的 PFM 和 PWM 而言，其峰值效力 PFM 与 PWM 相称，但在峰值效力之前，PFM 的效力远远高于 PWM 的效力，这是 PFM 的首要上风，可是在重负载的环境下，其效力会较着低于PWM体例，并且因为其纹波的频谱比拟分离，不几多纪律，这使得滤波电路的设想变得很是庞杂与坚苦。
PSM 体例，可称之为定频定宽。其驱动旌旗灯号的频次与宽度都坚持恒定，只是，当负载为最重的环境时，驱动旌旗灯号满频任务，当负载变轻时，驱动旌旗灯号就会跳过一些开关周期，在被跨过的周期内，开关功率管一向坚持为关断的状况。当负载发生变更时，经由过程转变跨周期呈现的次数，来完成对体系的调剂与节制。
绝对后面的两种节制体例，PSM 体例在产业上的利用要晚一些。比拟于PWM体例，在轻负载的环境下，PSM要有更高的效力，并且其开关消耗与体系的输入功率成反比，与负载的变更环境干系不大。可是这类调控体例，会使输入电压有着比拟大的纹波电压，不合适用于为对电源电压精度请求很高的一些体系供电。
PSM经由过程节制开关管在一个周期内是不是任务来调理输入功率。
在到达不变后，开关管的均匀任务频次，即有用频次f e 由负载决议。
若是负载充足大，开关管将在每一个周期内均任务， 此时有用频次到达最大任务频次fmax = 1、 T。在普通环境下，开关管仅仅在局部周期内导通， 此时有用频次f e 将小于fmax。
调制度越大，被跳过的周期越多。
PWM在小负载环境下的效力较低。
PFM可撑持的输入电流小，电感的电流是线性回升的，若是Ton是牢固的，那末，每一个周期电感上的峰值电流也是牢固的。
PWM纹波电压小，且开关频次牢固，以是噪声滤波器设想比拟轻易，消弭噪声也较简略。
PWM调制体例占支流。
此刻有些新的电源节制器，为了进步轻载到重载全数工况的电源效力，经由过程同时撑持PWM和PFM两种任务情势，来供给全时效力。良多电路中凡是都挑选PWM与PFM或PSM相连系的体例，以保障体系在全部负载规模内都有比拟高的效力。
此功效是在重负荷时由PWM节制，低负荷时主动切换到PFM节制，即在一款产物中同时具有PWM的长处与PFM的长处。
在备有待机情势的体系中，接纳PFM、PWM切换节制的产物能获得较高效力。比方：PWM、PFM判定ton时辰来切换
为甚么轻载的时辰，切换成PFM的效力更高。
咱们晓得开关电源在开关管上的消耗，首要分为：开关消耗、导通消耗。
因为开关管不异的环境下，导通消耗不异，与节制情势有关。
可是在轻载的时辰PFM的频次降落了，那末单元时辰的开关次数变少了。而PWM的单元时辰的开关次数不变更。那末PFM的开关消耗就变小了，以是他的效力更高。（PSM轻载效力高实质跟PFM是不异的事理，本来凌特另有界说Burst情势，与PSM边界比拟恍惚，根基都差未几。）
有些电源在进入轻载以后，进入了PFM情势，会致使开关频次变得很是低，约莫是靠近20kHz以下，或发生一些低频的份量，频次进入了人耳能够或许听到的频次规模，以是会致使不可防止的电源周边的电感、陶瓷电容的啸叫。有些桌面装备为了客户休会是不能忍耐的，开辟者不得不增添一些负载，躲避进入轻载的PFM情势。

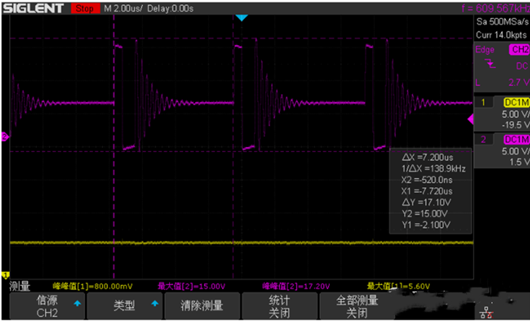

上图是某款电源节制器，在低负载的场景下进入了“节能情势”，开关频次从410kHz下降到了138kHz。
三种调控体例各有优错误谬误，咱们应当按照电路的利用环境而停止公道的挑选，或挑选能够或许撑持多重情势的芯片。
