下图中的电路不难在面包板上搭出来，最好把功率器件（PROFET或MOSFET）零丁放在一块板上，并配上散热器。看看前面的什物电路照片，功率器件必须要和供电电源或蓄电池和机电用很粗的线缆毗连。
本文用的是1.5mm（1.77平方毫米）的镀锡铜线毗连功率器件和线缆接插件。这对均匀电流20A以下的机电来讲充足了。接插件再引出导线的截面积则要到达2平方毫米以上。对更高电流的机电，很明显要用加倍组厚的线缆。
在这里要出格注重不能有任何情势的短路，出格是和大容量蓄电池相连的时辰。必须要用带限流的供电电源，并且先用一个小号的机电，上电测试电路可否一般任务。

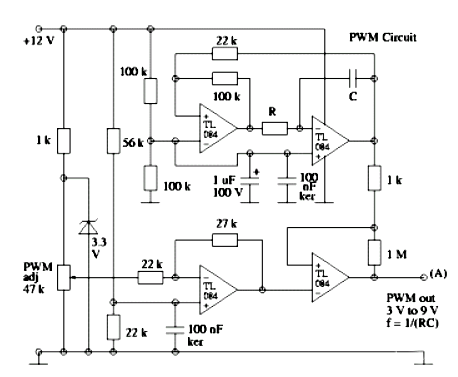

经由过程上图左下角阿谁47K的可变电阻，PWM旌旗灯号的占空比从0%-100%可调，而右上角的R和C决议了输入滤波的停止频次，两种差别的停止频次对应的电阻和电容选值。

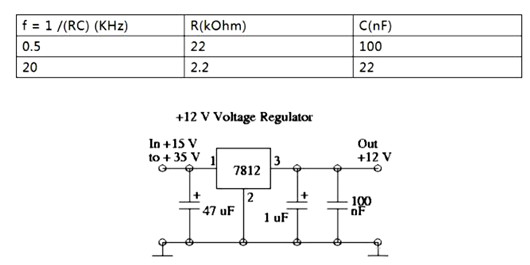

12V电源供电
小电流的电路局部（不包罗机电），能够用一个12V的线性电源供电。输入电压设想在15V以上，最大电流1A，加散热器。

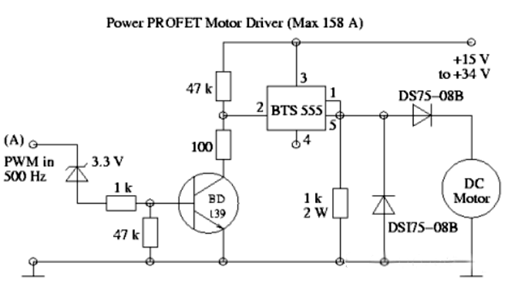

第一种机电功率驱动电路基于PROFET管 BTS555，任务在500Hz的开关频次，能够说BTS555绝对来讲是一个低速器件。
须要注重的是BTS 555和两个二极管DS75-08B和DS175-08B驱动更高电流的机电时，须要更大号的散热器。今朝加倍罕见，更好的设想是上面基于MOSFET的版本。
之以是MOSFET计划更好的缘由，无庸赘言是它的开关频次更高，到达20KHz. 这个电路同时防止了PROFET设想中功率二极管的压降和功率消耗。

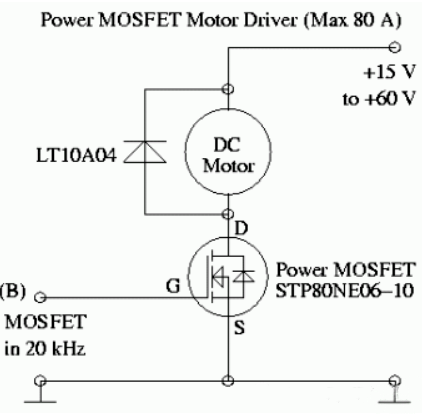

不过，MOSFET自身须要必然的功率驱动，由于MOSFET的容性负载很大，门级要2A以上的电流驱动才能导通。是以在PWM电路和机电驱动电路之间，还须要拔出一级MOSFET驱动电路。同时，跟着机电电流的加大，它也须要更大的散热器。

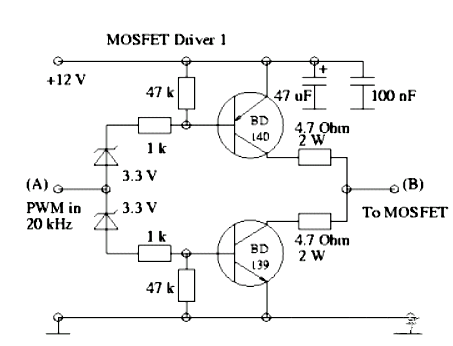

MOSFET 驱动典范1
一种可行的MOSFET驱动电路，不如典范2的优异。

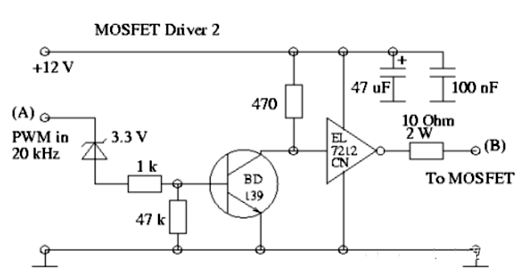

MOSFET 驱动典范2
可谓最好的MOSFET驱动电路，用的是公用芯片EL7212CN作为焦点，须要注重的是这类电路的输入逻辑是反向的。
