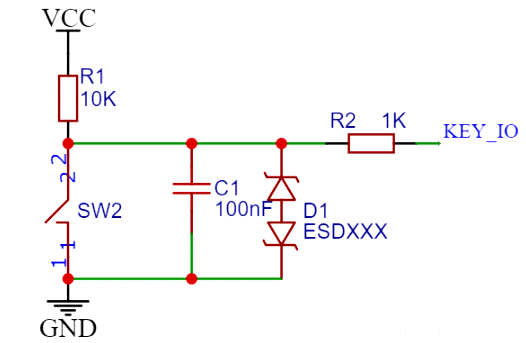

按键电路的经常使用设想参考
1、R1上拉电阻 将不肯定的旌旗灯号经由过程一个电阻钳位在高电平，保持在不被触发的状况或是触发后回到原状况。（小我倡议加上）
2、C1电容 减小按键发抖及高频旌旗灯号搅扰。（小我倡议加上）
3、R2限流电阻（取值100欧~10k不等，若是有设置外部上拉，该值不能太大，不然电流缺乏以拉低IO口） 掩护IO口 避免过流过高电压烧坏IO口，对静电或一些高压脉冲有接收感化。（小我倡议加上）
4、D1 ESD二极管 静电掩护二极管，避免静电搅扰或破坏IO口。（这个按照PCB的本钱及防护级别请求来决议增加与否）

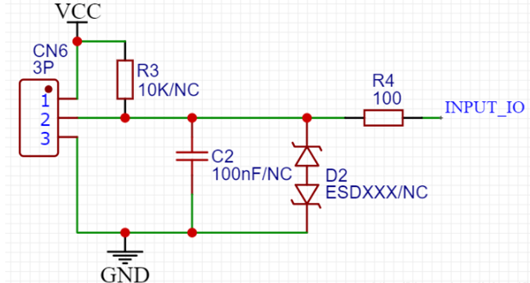

外接旌旗灯号输入设想参考（和按键有点近似）
1、R3上拉电阻 将不肯定的旌旗灯号经由过程一个电阻钳位在高电平，保持在不被触发的状况或是触发后回到原状况。（若是外接的毗连线比拟长，芯片外部上拉才能比拟弱，则倡议加上。日常平凡通讯间隔不长，有外部上拉则能够省略）
2、C2电容 避免高频旌旗灯号搅扰。（注重，若是输入频次旌旗灯号比拟大，C2容值要对应削减，或间接省略C2）
3、R4限流电阻 掩护IO口 避免过流过高电压烧坏IO口，对静电或一些高压脉冲有接收感化。（小我倡议加上）
4、D2 ESD二极管 静电掩护二极管，避免静电搅扰或破坏IO口。（这个按照PCB的本钱及防护级别请求来决议增加与否）

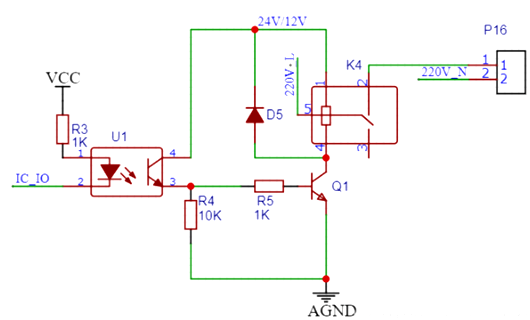

输入电路继电器设想参考
1、U1光耦 分手凹凸压，避免高压搅扰，完成电气断绝
2、D5 1N4148 续流二极管 bai掩护元件不被感到电压击du穿或烧坏，以并联的体例接到发生感到电动势的元件两头，并与其构成回路，使其发生的高电动势在回路以续电流体例耗损，从而起到掩护电路中的元件不被破坏的感化。

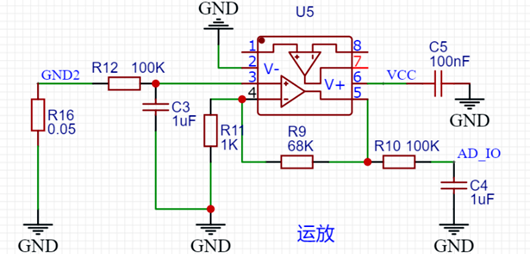

运算缩小器设想参考操纵
操纵运放奇妙收罗负载的以后电流，能够精确晓得以后负载运转环境，有不一般任务，很是好用。
1、GND2是负载的地端，经由过程R16电阻（按照负载电流的巨细R16要选功率大一点的）接大众地，会有细小的电压差
2、该电路是同比拟例运算电路，以是采样真个电压=输入端电压*（1+R9/R11）=69倍的输入电压。大师能够按照丈量规模点窜R9调理缩小倍数。

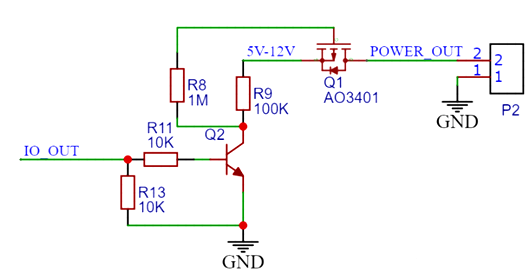

MOS管设想参考操纵（节制电源输入通断）
