用PMOS完成LED恒流驱动芯片的通断节制-KIA MOS管
信息来历：本站 日期：2022-06-24
电路道理：
1、QX7135E33为330mA线性LED恒流驱动芯片，无使能端。
2、操纵PMOS节制QX7135的电源通断，完成使能功效。
道理申明：

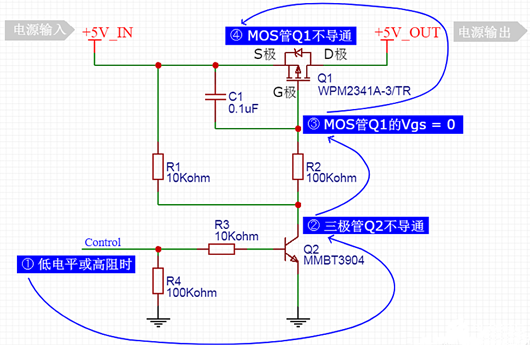

1、节制电源开关的输入旌旗灯号 Control 为低电平或高阻时，三极管Q2的基极被拉低到地，为低电平，Q2不导通，进而MOS管Q1的Vgs = 0，MOS管Q1不导通，+5V_OUT 无输入。
电阻R4是为了在 Control 为高阻时，将三极管Q2的基极牢固在低电平，不让其浮空。
带软开启功效的MOS管电源开关电路
2、当电源 +5V_IN 刚上电时，请求节制电源开关的输入旌旗灯号 Control 为低电平或高阻，即封闭三极管Q2，从而封闭MOS管Q1。因 +5V_IN 还不不变，不能将电源翻开向后级电路输入。

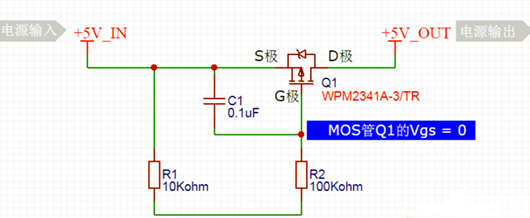

此时等效电路图以下。
此时电源 +5V_IN 刚上电，使MOS管G极与S极等电势，即Vgs = 0，令Q1封闭。
3、电源 +5V_IN 上电完成后，MOS管G极与S极两头均为5V，依然Vgs = 0。

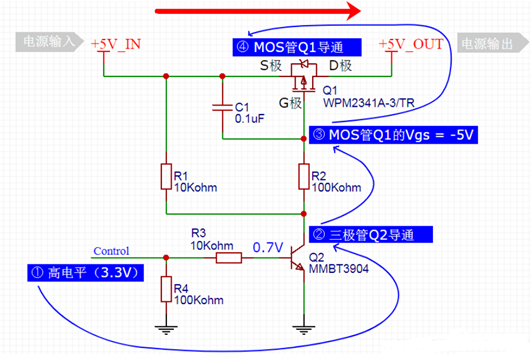

4、此时将 Control 设为高电平（假定高电平为3.3V），则：
①三极管Q2的基极其0.7V，可算出基极电流Ibe为：
（3.3V - 0.7V） / 基极电阻R3 = 0.26mA
②三级管Q2饱和导通，Vce ≈ 0。电容C1经由进程电阻R2充电，即C1与G极相连真个电压由5V迟缓降落到0V，致使Vgs电压逐步增大。
③MOS管Q1的Vgs迟缓增大，令其迟缓翻开直至完整翻开。终究Vgs = -5V。
④操纵电容C1的充电时候完成了MOS管Q1的迟缓翻开（导通），完成了软开启的功效。

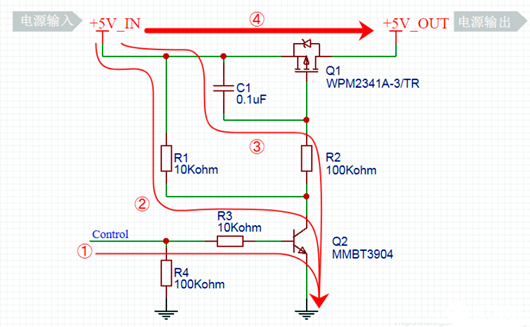

MOS管翻开时的电流流向以下图所示：

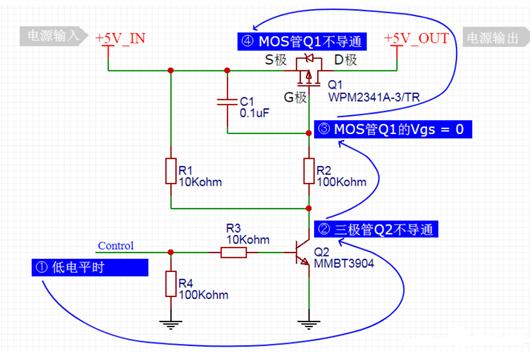

5、电源翻开后，+5V_OUT 输入为5V电压。此时将 Control 设为低电平，三极管Q2封闭，电容C1与G极相连端经由进程电阻R2放电，电压逐步回升到5V，起到软封闭的结果。
软封闭普通不是咱们想要的，过慢地封闭电源，能够呈现体系不不变等非常。进程以下图。
普通环境下仍是安心利用软启动功效，陪同而来的软封闭结果普通没甚么影响。
电路参数设定申明：
调剂C1、R2的值，能够点窜软启动的时候。值增大，则时候变长。反之亦然。
