单片机5V输入驱动节制24V外设电路-KIA MOS管
信息来历：本站 日期：2022-06-23
普通的单片机供电电压是3.3V或5V供电，输入的电平也是在3.3V或5V电压，若是要想去节制一个更高电压的外设装备，那末就须要外加其余驱动，来直接节制。

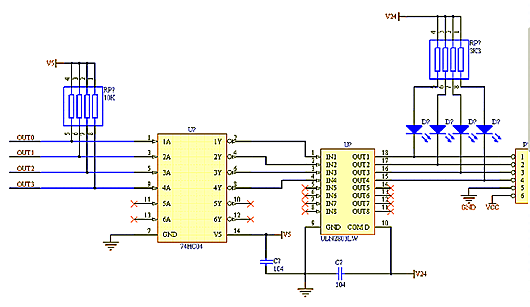

一个74HC04+ULN2803驱动电磁阀，单片机初始化的时辰，一切管脚都是拉高的，须要输入的时辰，OUT1-OUT3变成低电平，经74HC04反向后变成高电平，再经ULN2803反向缩小后，又变成了低电平，最初的输入变成了低电平，胜利驱动电磁阀；
在这里74HC04的首要感化是反向，而2803在反向的同时，也将单片机的驱动才能大大进步了，由于普通单片机的IO口驱动电流最大是20毫安摆布，而2803的驱动才能能够到达几百毫安。

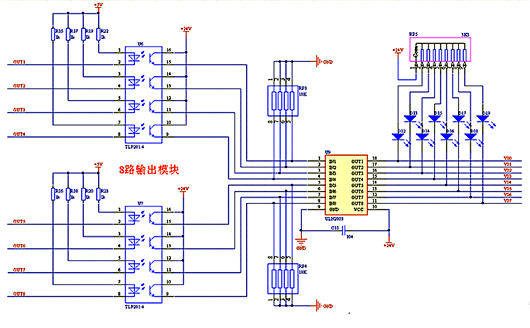

用光耦替换了74HC04，此处用光耦既起到了反向感化，又起到了断绝的感化，而2803仍然是反向+缩小。

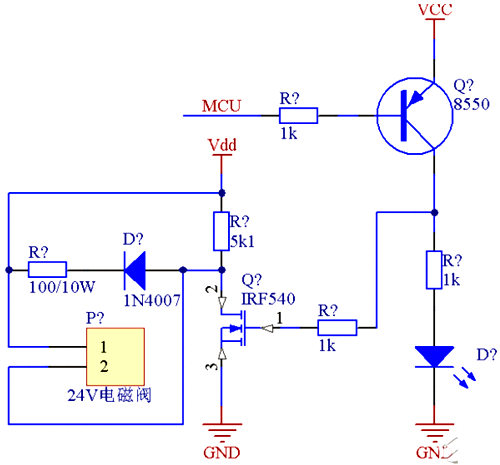

用了个场效应管IRF540驱动电磁阀，其驱动才能远弘远于2803，IRF540是电压驱动型，MCU输入一个低电平，三极管8550导通，使得IRF540的G极取得一个5V的电压，IRF540导通，进而电磁阀起头任务；
1N4007今后与他串连的电阻，起到续流掩护感化。

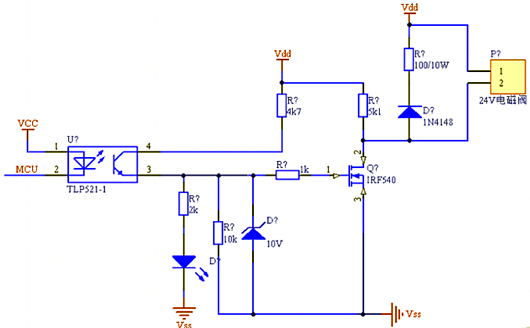

这个电路是对前一个电路的改良，由于前一个电路的IRF540 的G极电压是5V，而若是大师看过IRF540的利用手册就不难发明，IRF540 的最好触发电压是10V摆布，也便是说，只要当IRF540 的G极电压到达10V摆布的时辰，其导通才靠近饱和，也便是其驱动才能到达最大。
总结一下，若是是要驱动小功率的电磁阀，能够参考前两个电路；而若是是要驱动高速及大功率的电磁阀，后两个电路也许更合用，固然，大师在设想的时辰还须要斟酌本钱等综合身分。
