电源是PCB板的主要局部，每一个芯片都须要电源供应。芯片实在是挺懦弱的，只需正负接反得话，大大都就会废掉。大大都反接的环境实在是能够避免的，以是要想体例避免电源反接。
避免DC电源反接的4种体例：
1. 串连1只二极管。长处是电路简略、靠得住。但有0.7V的压降。

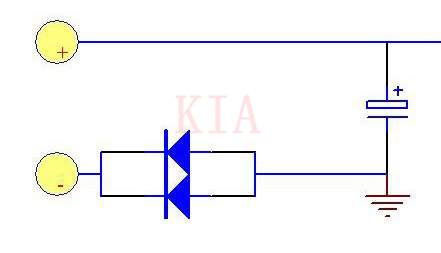

2. 串连4只二极管的全桥。长处是不管正接、反接，电源都能通俗任务。错误谬误是要丧失1.2V ~1.4V的电压。
3. MOS管型防反接掩护电路。MOS管经由过程S管脚和D管脚串接于电源和负载之间，电阻Rg为MOS管供给电压偏置，操纵MOS管的开关特征节制电路的导通和断开，从而避免电源反接给负载带来破坏。处理了现有接纳二极管电源防反接计划存在的压降和功耗过大的题目。
4. 串连自规复保险，在保险前面的电源正、负极反向并联1只二极管。长处输入电压不消耗。错误谬误是本钱较高。固然亦可把自规复保险换成通俗保险丝。如许资料本钱固然下降，但掩护本钱反而大大增添。
凡是环境下直流电源输入防反接掩护电路是操纵二极管的单向导电性来完成防反接掩护。
以下图1示：
图1. 二极管型防反接掩护电路

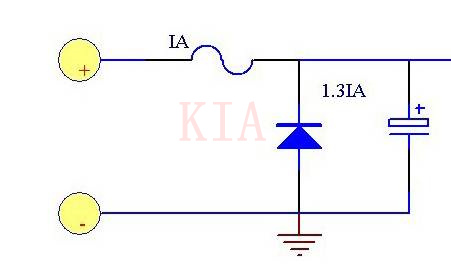

现实操纵中二极管防反接电路通俗接纳图2的接法，这类防反接电路的长处是电路简略，本钱较低，无消耗，但反接会烧保险，利用本钱高。
图2.二极管型防反接掩护电路操纵

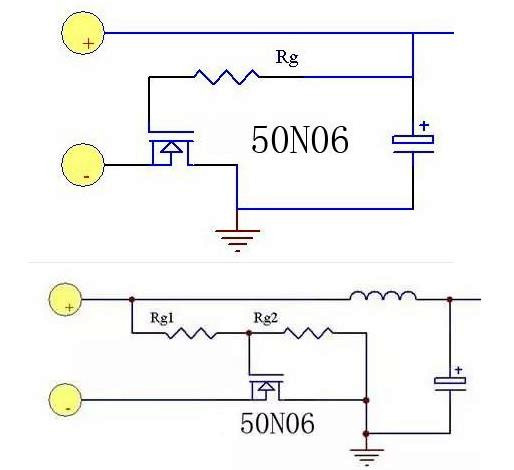

MOS管的G管脚经由过程Rg2接MOS管的D管脚，并经由过程Rg1接电源端。两个电阻为MOS管供给电压偏置能够起到分压，使达到栅极电压下降，达到宁静电压。
增添输入回路轭流电感L和EMC接收电容是避免从后端电路前往的搅扰好转防反接收HS50N06的任务状况。经由过程频频实验证实，Rg2下拉电阻很是主要。
通俗任务时，开关管DC/DC的纹波达到30V摆布。若是Q1栅极有下拉电阻，能够起到分压，使达到栅极电压下降，达到宁静电压。
图3.MOS管型防反接掩护电路的现实操纵

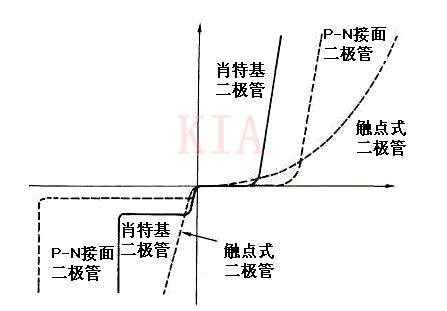

对二极管防反接法，能够用肖特基二极管SBD（Schottky Barrier Diode）取代通俗的二极管。肖特基二极管的长处在于正向偏置电压较低，如许的话丧失的压降小。

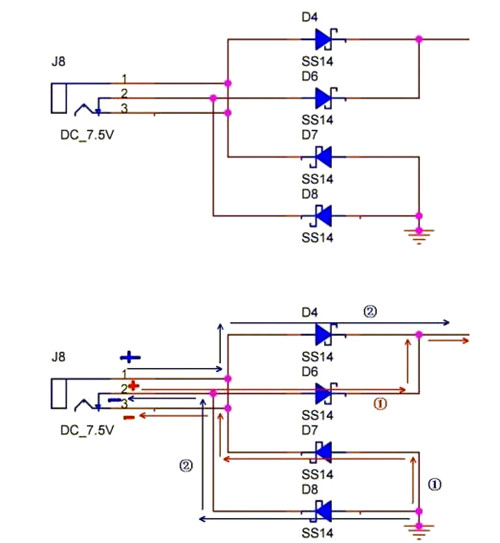

整流桥式防护电路。不管输入电源正接仍是反接，都能够正向导通。
1、3脚是连在一路的。
当2脚接正(+)，3脚/1脚接负(-)时，①通道导通(D6、D7正向导通，D4、D8反向停止)。
当2脚接负(-)，3脚/1脚接正(+)时，②通道导通(D4、D8正向导通，D6、D7反向停止)。
在这类整流桥式的防护电路顶用的比拟多的肖特基二极管是SS14。同系列的有SS12、S13、S14、S15、S16、SS18、S100。前面一个数值别离表现反向耐压值(Maximum Repetitive Reverse Voltage)，SS12反向耐压为20V，S100反向耐压值为100V。
