反激式节制器输入电压的调理体例-KIA MOS管
信息来历：本站 日期：2022-06-20
传统的断绝型反激式转换器的架构中，转换器的功率品级凡是可达60W摆布，经由过程调剂变压器的匝数比，借助原边开关和能够将电源电压转换为输入电压。
有关输入电压的信息会经由过程反应途径传输到原边的PWM发生器，以使该输入电压尽能够坚持不变。若是输入电压太高或太低，则将调剂PWM发生器的占空比。

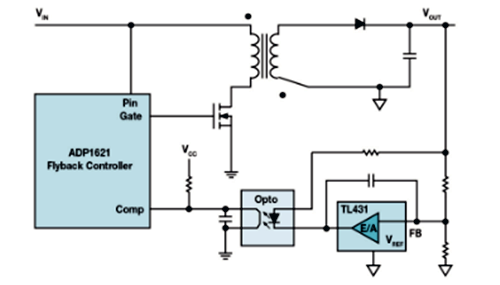

图1. 传统的带有光耦合器反应途径的反激式节制器。
这类反应途径会增添本钱，占用电路板上的空间，并与变压器的断绝电压配合决议电路的最大断绝电压。光耦合器凡是会老化，跟着时候的推移其特征会转变，并且凡是不合用于85°C以上的温度。
除光耦合器外，能够利用第三个变压器绕组来供给有关输入电压状况的信息。能够基于此信息来调理输入电压。可是，这个额定的变压器绕组使变压器加倍高贵，并且输入电压的调理不是出格切确。
更好的替换体例因此替换器件代替光耦合器和光耦合器的副边节制模块。ADuM3190应运而生，它接纳iCoupler?断绝手艺，经由过程电感耦合（即无需光耦合器）跨过电断绝传输反应旌旗灯号。
可是，除此以外，另有另外一种挑选。一个出格简练的处理计划是完全消弭分立式反应途径。图2显现了无需分立式反应回路的反激式转换器。
图2所示为一款合用的转换器IC，即ADI的LT8300，它能够经由过程从副边反激回原边的电压来辨认是不是须要和若何调理PWM发生器发生的占空比。
该处理计划的上风是无需光耦合器或其余反应电路。如许能够节流本钱和空间。并且不会存在与反应途径的最大断绝电压相干限定影响。
只需将所利用的变压器设想用于特定断绝电压，全部电路就能够在该最大断绝电压下任务。 此观点基于边境形式调理。这时候，副边电流在每一个周期内均降至零安培。
而后，能够丈量反激回变压器原边绕组的输入电压，并将其用于原边调理。

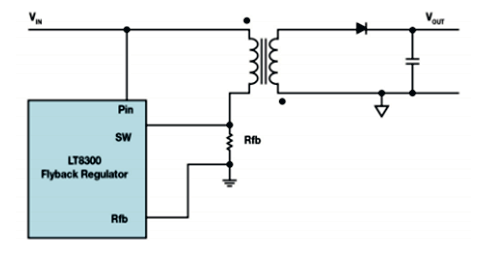

图2. 反激式节制器无需分立式反应途径，但可经由过程原边变压器绕组停止调理。
是不是能够在指定利用中利用不带分立式反应途径的此类电路，在很大水平上取决于所需的输入电压调理精度。该精度能够优于±1%，但误差也能够更大，详细取决于利用。
输入电压可经由过程下式计较得出：
Rfb如图2所示。能够借助它调理输入电压。Nps是所用变压器的匝数比，Vf是副边反激二极管两头的压降。它凡是与温度紧密亲密相干。
对设置为较高值（比方12 V或24 V）的输入电压，温度对Vf的相对影响较小。对设置为3.3 V或更低的输入电压，温度对输入电压的影响很是大。
一些无光耦合器的系列产物内置温度校订功效，以弥补差别的整流二极管在差别温度下的压降。
为了使电压调理功效一般任务，凡是还须要在输入端施加最小负载。在LT8300中，它约为最大能够负载的0.5%。
反激式节制器不利用分立式反应途径，但能够经由过程原边变压器绕组停止节制，从而简化了设想，并防止利用易生效的光耦合器。
