【运放分享】运放的根基观点-KIA MOS管


运放的根基观点

压摆率slew rate

压摆率在英文里是slew rate,简写为SR。压摆率也称转换速率。


压摆率的意义便是运算缩小器输入电压的转换速率,单元有凡是有V/s,V/ms和V/μs三种,它反应 的是一个运算缩小器在速率方面的目标。


普通来讲,压摆率高的运放,其任务电流也越大,亦即耗电也大的意义。但压摆率倒是高速运放的主要目标。


比方说OP07的压摆率为0.3V/μs 即1μs时候内电压从0V回升到0.3V,而OPA637(G=-1,10V step)SR=135 V/μs ,较着比OP07快。


轨到轨 rail-to-rail

运放的输入电位凡是只能在高于负电源某一数值,而低于正电源某一数值之间变更。颠末特别设想的运放能够许可输入电位在从负电源到正电源的全部区间变更。这类运放成为轨到轨(rail-to-rail)输入运算缩小器。


输入偏置电流 Input Bias Current

为了使运放输入级缩小器任务在线性区, 所必须输入的一个直流电流, 在双极晶体管输入的运放, 偏置电流便是输入管的基极电流, 在 MOS 管输入的运放是指栅极泄电流.

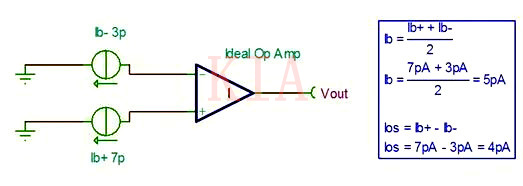

输入平衡电流: Input Offset Current

与输入平衡电压一样, 都是描写运放差分输入的对称性的. 抱负的差分输入应当是完整对称的, 但因为设想和工艺进程的误差, 正负两个输入真个特征不会完整不异. 这两个平衡参数的界说是,


当输入为 0 时两个输入真个输入电压差 (平衡电压) 和输入电流-即偏置电流的差 (平衡电流), 明显在抱负状况下它们都应当为 0.


运放 观点


输入平衡电压 Input Offset Voltage

平衡电压,又称输入平衡电压,记为U1,一个抱负的运放,当输入电压为0时,输入电压也应为0。但现实上它的差分输入级很难做到完整对称。凡是在输入电压为0时,存在必然的输入电压。


诠释一:在室温25℃及规范电源电压下,输入电压为0时,为使输入电压为0,在输入端加的弥补电压叫做平衡电压。


诠释二:输入电压为0时,输入电压Vo折合到输入真个电压的负值,即VIO=- VO|VI=0/AVO   输入平衡电压反应了电路的对称水平,其值普通为±1~10mV


输入平衡电压 计较公式:   U1 = R1/(R1+Rf)·Uo


增益带宽积

英文:Gain Bandwidth Product。 缩写: GBP。


这是用来简略权衡缩小器的机能的一个参数。就像它的名字一样,这个参数表现增益和带宽的乘积。按照缩小器的界说,这个乘积是必然的。


举例申明:一个缩小器的GBP号称为1G。若是它的增益为+2V/V。那末带宽=1G÷2=500M。若是它的增益为+4V/V,那末带宽=1G÷4=250M。以此类推。总之,增益和带宽之间知足这个简略的乘积干系。


以是像某些运放,制作厂商传播鼓吹的GBP很高,如3.9G。但是它的前提是G(增益)=+20V/V。其实算上去,带宽也很无限了。而有些运放,制作厂商用增益为+1V/V,输入电压为small signal前提下的带宽来界说运放,如许还显得其实良多。


共模按捺比

为了申明差动缩小电路按捺共模旌旗灯号的才能,经常使用共模按捺比作为一项手艺目标来权衡,其界说为缩小器对差模旌旗灯号的电压缩小倍数与对共模旌旗灯号的电压缩小倍数之比,称为共模按捺比(CMRR),用Kcmr表现。


差模旌旗灯号电压缩小倍数Aud越大,共模旌旗灯号电压缩小倍数Auc越小,则CMRR越大。此时差分缩小电路按捺共模旌旗灯号的才能越强,缩小器的机能越好。


当差动缩小电路完整对称时,共模旌旗灯号电压缩小倍数Auc=0,则共模按捺比CMRR→∞,这是抱负环境,现实上电路完整对称是不存在的,共模按捺比也不能够趋于无限大。


开环增益和闭环增益

运放 观点

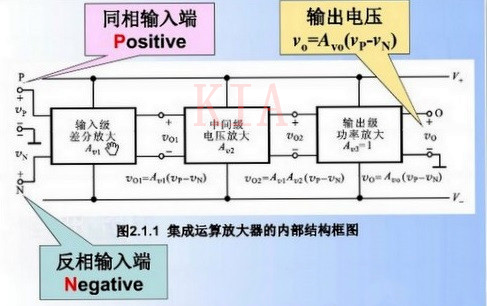

当输入旌旗灯号电压Vp和Vn加赴任分缩小输入级的两输入端时,得该级的输入电压Vo1=Av1*(Vp-Vn),此中Av1是输入级的电压增益。


Vo1传递到中间级停止电压缩小,从而在该级的输入端发生Vo2=Av1*Av2*(Vp-Vn)。输入级无电压缩小功效(Av3=1),但它能操纵电压Vo2的节制感化,从而能对外接低阻值的负载供应必然的功率。


运放的输入电压Vo=Avo*(Vp-Vn),此中Avo=Av1*Av2是运放的开环电压增益,即运放由输入端到输入端无外接反应元件时的电压增益。

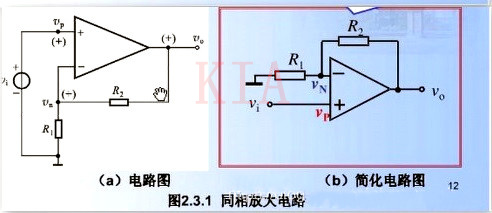

如图所示:

运放 观点


按照虚短和虚断的观点有:Vp=Vn,ip=in=0,可得Vi=Vp=Vn=Vf=R1*Vo/(R1+R2),Av=Vo/Vi=(R1+R2)/R1=1+R2/R1,则此中Av为接入负反应后的电压增益,称为闭环电压增益。
