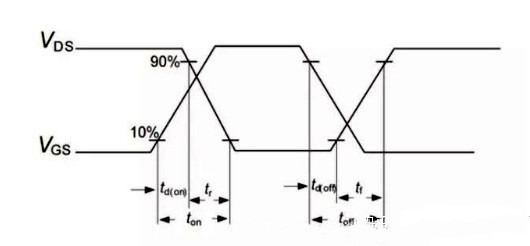

对开关电源，在现实利用中，不是给个驱动就开，拿掉驱动就关掉，有接通提早时候(tdon)，回升时候(tr)，关断提早时候(tdoff)和降落时候tf。
响应的波形为：
固然，跟着器件的前进，开关管开关速率会变得愈来愈快，出格是在低电压和低功率利用中。仅斟酌装备自身的开关速率，开关频次能够会很高，但现实并不，有开关消耗的限定。

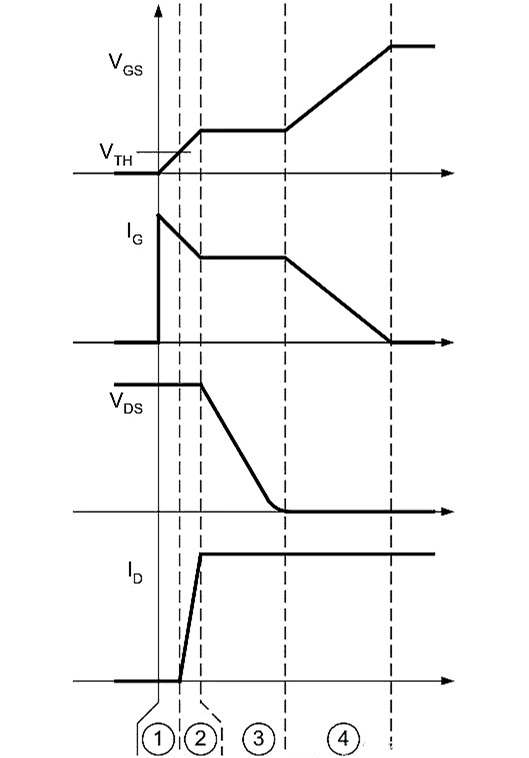

能够看出，每当开关管导通时，开关管DS的电压(Vds)与流过开关管(Id)的电流之间就会有堆叠时候，从而致使导通消耗和导通，关掉也是这个模样。
假定由开关管中的每一个开关发生的能量消耗(以Esw表现)是肯定的，则开关管中的开关功率消耗为Psw = Esw * fs。明显，开关频次越高，开关消耗越大。
开关频次为5M时的开关消耗是500K开关消耗的10倍，这对重视效力的开关电源明显是不可接受的。是以，开关消耗是限定开关频次的第二个身分。
绕组的趋肤效应和邻近效应。在变压器的高频运转中，影响加倍严峻。使得绕组的涡流消耗增添。开关频次越高，绕组匝数越少。
响应绕组的互换阻抗会更高，可是绕组的长度会更短。题目仿佛不那末大。谐振半桥利用凡是挑选200KHZ的频次。是以，磁性成份的体积和消耗在更好的规模内。
软开关无疑是处理开关消耗的有用体例。对软互换的各类论文已提出了很多使人目炫狼籍的软开关计划。软开关仿佛能够处理一切题目。可是，现实的工程利用差别于现实阐发。
现实的工程方针是低本钱，高效力和高靠得住性。在现实工程中，须要增加大批赞助电路或非常切确的节制的软开关体例不是很好。因为它是悲观的，是以业界最常用的软开关拓扑依然只须要移相全桥和一些谐振拓扑(比方LLC)。
对提到的反激，可是即便有近似的处理计划，须要斟酌以上一些题目，以肯定它们是不是合用于现实工程。
假定已处理了上述题目，则必须处理一系列工程题目能力完成高频。比方，在高频下，电路的寄生参数凡是会严峻影响电源的机能，比方变压器的一次侧和二次侧。
寄生电容，变压器漏感，PCB布线之间的寄生电感和寄生电容等)，若何经由过程在一系列电压和电流波形中乃至是寄生参数引发振动和EMI题目来消弭寄生参数的影响电路办事是一切要研讨的题目。
EMI与开关频次不线性干系。在某些开关频次下，EMI滤波器的转机频次较高，但整体趋向是，开关频次越高，EMI体积越小。开关频次越高，功率密度越高。
在此阶段真正障碍功率密度进步的身分是散热体系，电磁设想(包含EMI滤波器和变压器)和功率集成手艺。细心挑选开关频次，开关频次对全部变速器的功率密度有很大影响，并且差别的装备和拓扑，最好开关频次也是随之变更的。
