在PFC电路中，经常利用的布局是BOOST电路，功率MOSFET任务在开关状况，将输入的电流斩波为和输入正弦波电压同相位的、具备正弦波包络线的开关电流波形，从而进步输入的功率因数，减小输入谐波份量。
有源功率因数校订PFC电路具备二种任务的形式：持续导通形式CCM和非持续导通形式DCM，节制的体例也各不不异。本文首要推导在持续导通形式CCM下，PFC电路功率MOSFET的电流有用值、均匀值计较，和输入二极管的电流有用值、均匀值计较。持续导通形式CCM下，PFC电路输入电感的电流波形如图1所示。

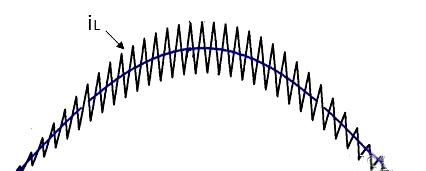

图1：持续导通形式PFC的电感电流
能够看到，在每一个开关周期竣事的时辰，输入电感的电流不降到0，如许，鄙人一个开关周期起头、功率MOSFET导通时，输入电感的电流就会从必然值起头激磁，随时间线性增添，这类导通形式称为：持续导通形式、CCM形式。
在持续导通形式CCM任务的PFC电路中，功率MOSFET电流波形包络线，远视为输入正弦电流波形，如图2所示，基于这个波形，来计较功率MOSFET电流的有用值。

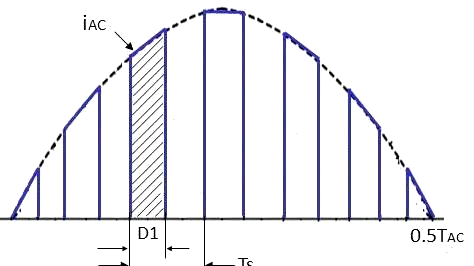

图2：功率MOSFET漏极电流的远视包络线
功率MOSFET电流的有用值为：
此中，D1为某一个开关周期的占空比，Ts为开关周期，fs为开关频次。

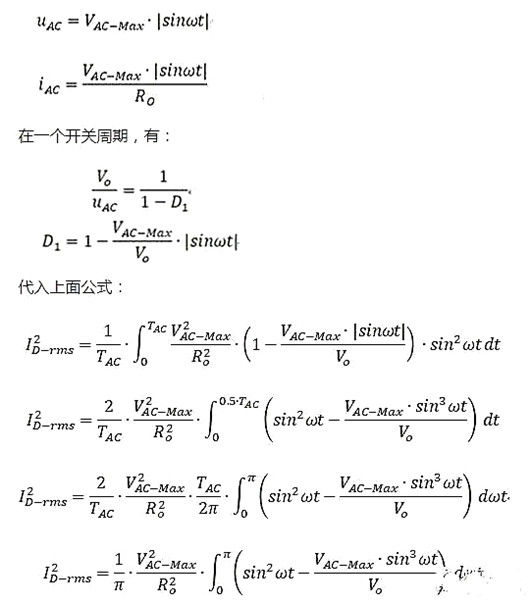

输入正弦电压、输入正弦电流值为：

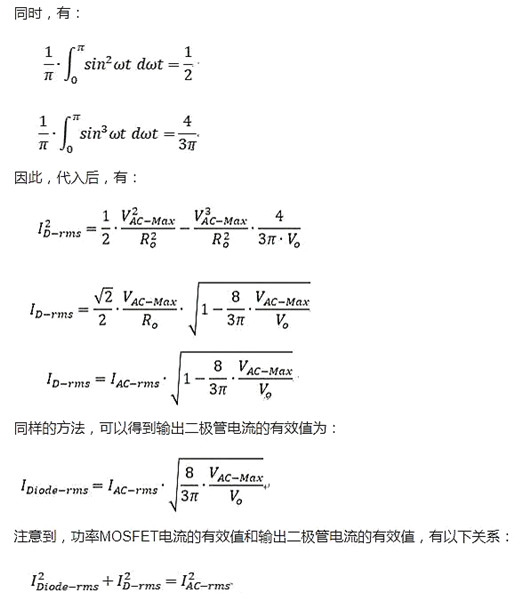

功率MOSFET电流均匀值、输入二极管电流均匀值的计较体例和下面近似，别离计较以下。

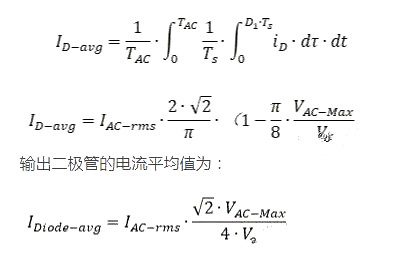

功率MOSFET的电流均匀值为：
现实利用中，功率MOSFET电流的有用值用来计较其导通消耗。按照功率消耗的分派值，利用导通消耗，计较和拔取功率MOSFET的导通电阻RDSON；利用开关消耗，计较和拔取功率MOSFET的寄生电容，从而开端肯定功率MOSFET的选型。
