并行婚配，即便负载真个阻抗与传输线的阻抗婚配。
并行婚配是在负载端四周并行接入特定的元件来使负载的阻抗降落到与传输线相婚配的规模内。其首要有以下三种接入体例。

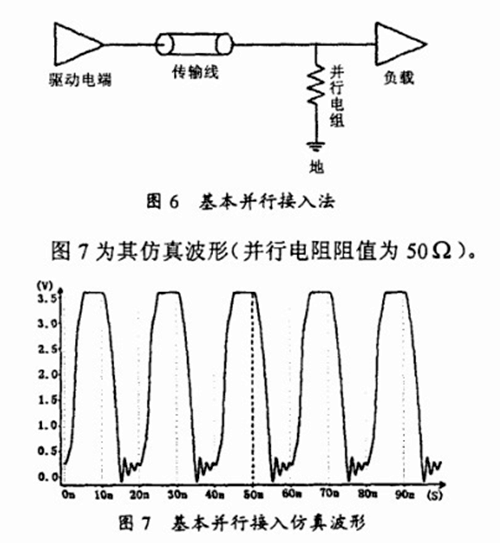

a)根基并行接入，其接入体例如图6所示。
能够看到波形高电平处的振铃已较着消弭，低电平处振铃有所减小，但无较着改良。
该接入体例接入一个并行电阻到地，毗连简单，但其接入体例会拉低旌旗灯号的高电平电压:且当旌旗灯号处于高电平状况时，因为并行电阻的阻值较小，旌旗灯号所耗损的电流会很大。

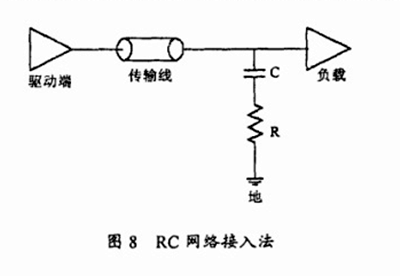

b) RC network接入，其接入体例如图8所示。

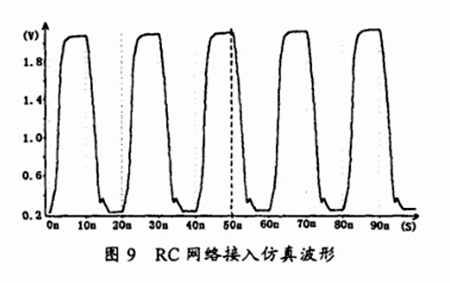

其仿真波形如图9所示(C=0.01uf，R=100Ω)。
能够看到旌旗灯号中的振铃景象已被消弭，且信号的回升和降落时候不较着增添。
上诉体例将电容接入电路，不增添任何直流功耗:但该接入体例拉低了旌旗灯号高电平的电压值。

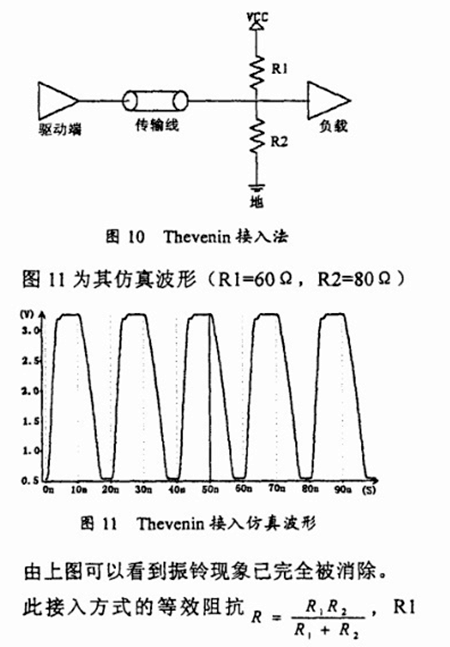

c) Thevenin接入，其接入体例如图10所示。
的值由驱动端可接收的电流值肯定,R2的值须在，传输线断开的前提下确保负载端可知足电路的高电平门限。
该接入体例的长处在于其振铃消弭结果较着，且能够增添旌旗灯号的驱动才能:但因为在电源和地间间接接入了电阻，故电路的直流功耗会较大，不适合一些有节电请求或接纳电池供电的电路。
