振铃景象属于旌旗灯号完全性题目，其处理体例凡是为端接婚配手艺。
停止旌旗灯号完全性的阐发需用到IBIS 模子和EDA东西，此中IBIS(Input/Output Buffer Information Specification)模子是一种基于V/I曲线的对1/O BUFFER疾速精确建模的体例，是反应芯片驱动和领受电气特性的一种国际规范；
它供给一种规范的文件格局来记实如驱动源输出阻抗、回升/下 降时候及输出负载等参数，合适做振铃和串扰等高频效应的计算与仿真。
1、串行婚配法

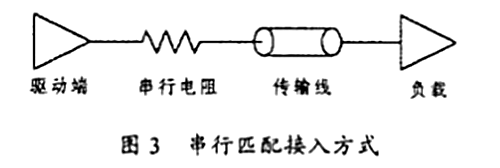

串行婚配，即便驱动真个阻抗与传输线的阻抗相婚配，其接入体例如图3.
串行婚配便是在传输线模子前插手一个串行电阻，经由过程调剂电阻值来使驱动端阻抗和传输线阻抗分歧，凡是串入电阻的阻抗加上驱动端阻抗应比传输线上的阻抗略大一些。

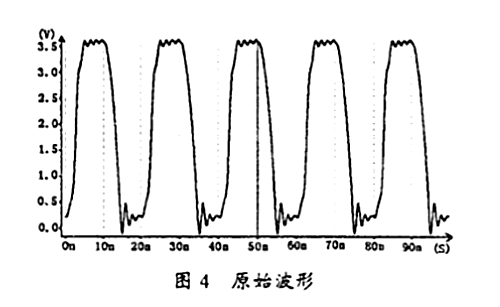

在未串接电阻时,旌旗灯号的原始波形如图4所示。
能够看到在负载端有振幅近500mV的振铃景象。

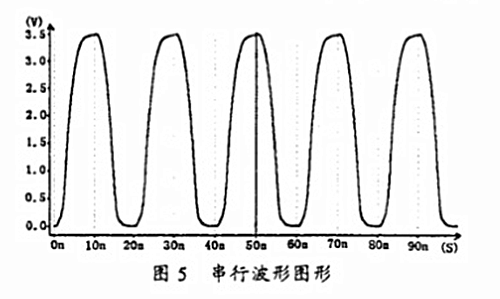

当接入500电阻时,旌旗灯号的波形如图5所示。
由图5可知，振铃景象所发生的毛刺已被消弭。串行婚配只要在电路中串入一个电阻，不直接与电源相接，是以功耗较小，毗连简略;
但其也有缺乏的地方:串入的电阻会在源端和本身之间发生反射旌旗灯号，若是有其余输出旌旗灯号的话，会对其逻辑状况形成影响;并由于增添了电路的RC常数会致使旌旗灯号的回升时候变缓，以是在超高速电路中不太合用。
