开关电源电感电压波形过冲、下冲-KIA MOS管
信息来历：本站 日期：2022-06-10

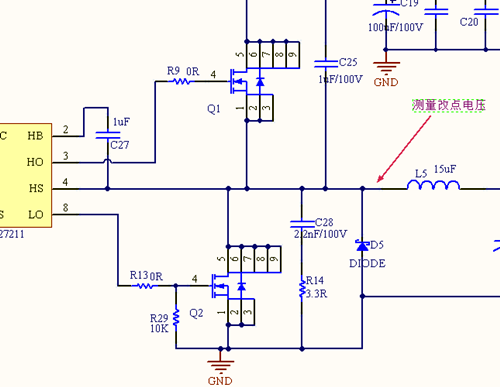

以同步降压电路例子来讲授：

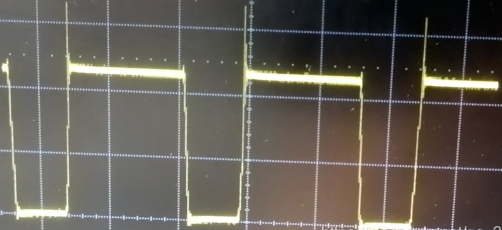

丈量电感左真个电压波形如图所示。很较着能够看到电压尖刺。
那末为甚么会产生这个尖刺？

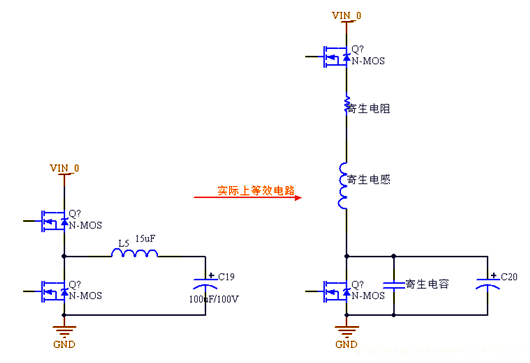

从电路道理中咱们晓得，现实上电路是有良多寄生参数的。
从图中能够晓得现实电路能够等效一个RCL电路。
过冲和下冲道理是一样的，这里以过冲为例子阐发。
下面mos管翻开的刹时，能够等效为上图开关闭合的刹时。能够懂得给了一个阶跃旌旗灯号，是以电压过冲是该RCL电路对阶跃输入电压的输入呼应。
对阶跃旌旗灯号的频域阐发，能够晓得该旌旗灯号包罗良多频次成份，某些频次恰好知足这个RCL电路谐振频次，是以产生了谐振，这就有了过冲景象。
那末若何处理这个题目 ？
后面诠释了过冲现实上是电路产生了谐振，处理思绪便是从谐振的特色动手。
详细办法以下
1.在上端mos管串连一个电阻，用来下降谐振品德因数，如许做的错误谬误致使电路功耗过大，大局部场所不保举如许。
2.关头环路PCB规划环路小，减小散布电感。
3.鄙人端mos管并联一个RC电路，选值要公道，不然影响mos管开关效力。
