【电子精选】RC接收电路的设想-KIA MOS管
信息来历：本站 日期：2022-06-09
PWM DC/DC变更器中接收电路的首要感化以下：
将开关管的电压、电流和功耗限定在宁静任务地区（SOA）之内。
保障开关管在开、关进程中du/dt、di/dt充足小，限定开关管上的电压或电流峰值，从而保障开关管准确靠得住地运转；并下降EMI的程度。
限定开关功耗，并将它转移，使开关管器件的结温不跨越划定值。
使PWM DC/DC变更器中的二极管开关进程减慢，其正向规复电压或反向规复电流不影响功率开关管的宁静运转。
传统RC接收电路一向是为避免双极型功率晶体管二次击穿所接纳的体例。在节制快规复整流管的dv/dt以削减EMI辐射方面也很有用。
它的设想很重要，因为设想得分歧适，会使接收电路有很大消耗。但是接收电路的设想首要仍是靠经历而不是现实计较，这是因为须要接收电路去改良的波形首要是由电路中存在的寄生元件引发的。
接收电路应当在电路现实搭建好今后才设想，即从已肯定的印制电路板、变压器、功率开关和整流器的参数来构建接收电路雏形，如许寄生参数就很靠近现实环境。

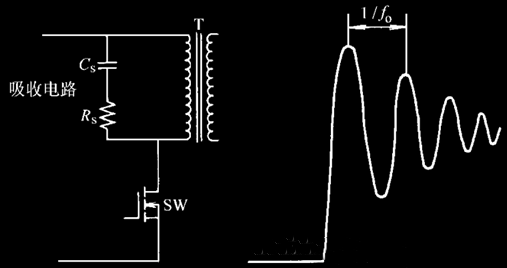

RC接收电路以下图所示：
RC接收电路的经历设想步骤以下：
1、丈量未接接收电路时振荡旌旗灯号周期1/fo。
2、将高频电容（陶瓷或薄膜）跨接在变压器一次绕组、整流管或要接收的器件上。肯定电容的值使振荡周期是本来周期的三倍（Co）。
3、与电容串连的电阻值约莫是 R = 1 / (2*π*fo*Co)
有良多R和C的组合能够发生对劲的波形，但上述R和C的值应当发生起码消耗和最有用的值。若是要转变这些值，越大的电阻和越小的电容发生越小的消耗。

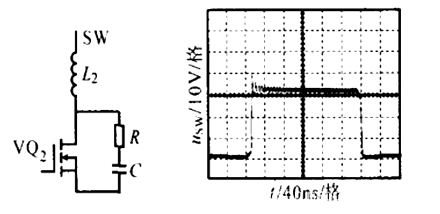

下图是最常用的RC缓冲电路及仅接纳该电路时的SW点波形。该电路能够减小甚至消弭寄生电感L2和VQ2体二极管反向规复等效电容之间的谐振。缓冲电容C的值必须大于反向规复等效电容的值，但又不能挑选太大，不然会使R上消耗增添。

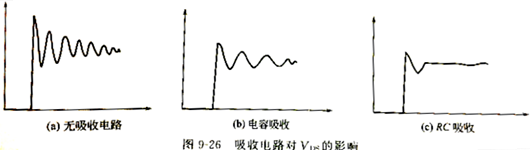

无接收电路、电容接收、RC接收对应波形的比拟：
