【H桥驱动形式】单极形式、双极形式-KIA MOS管
信息来历：本站 日期：2022-06-07
按照对桥臂上MOS的PWM节制体例差别，分为三种节制形式：受限单极形式、单极形式、双极形式。

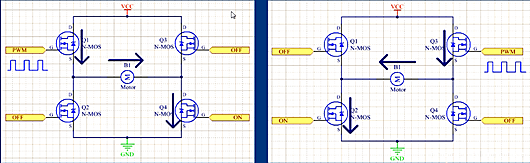

机电电枢驱动电压极性是单一的。须要对一个MOS节制PWM节制。
长处：节制体例简略。
错误谬误：不能刹车，不能能耗制动，在负载跨越设定速率时不能供给反向力矩。调速静差大，调速机能很差，稳定性也不好。

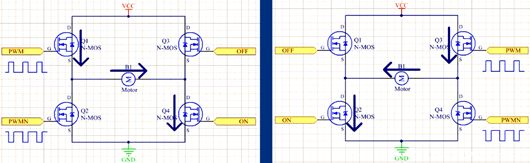

机电电枢驱动电压极性是单一的。须要对统一侧桥臂的两个MOS管停止互补PWM节制。要利用高等按时器的互补通道停止节制。
长处：启动快，能加快，刹车，能耗制动，能量反应，调速机能不如双极形式好，可是相差未几，机电特征也比拟好。在负载超速时也能供给反向力矩。
错误谬误：刹车时，不能加快到0，速率靠近0时不制能源。不能俄然倒转。静态机能不好，调速静差稍大。

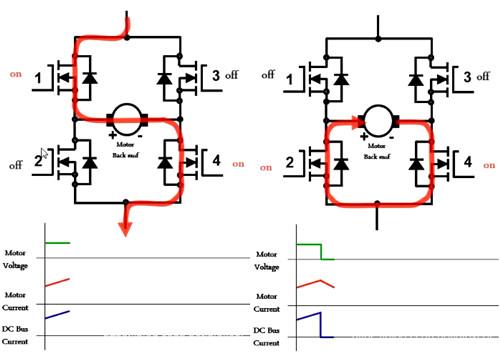

节制进程：MOS管1和2由一对互补PWM停止节制，当1为高电日常平凡，由VCC-1-Motor-4-GND构成通路，机电电流回升。当1为低电日常平凡，2变为高电平，按照楞次定律，当不再给机电供电，线圈中存在自感电动势，电流持续往统一标的目的活动，因而由2-Motor-4构成通路，给线圈电流持续供给通路。
因而线圈中的电流波形：

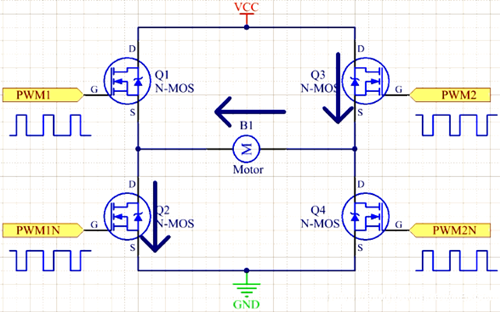

电枢电压极性是正负瓜代的。须要两组互补PWM同时对4个MOS管停止节制。
长处：能正反转运行，启动快，调速精度高，静态机能好，调速静差小，调速规模大，能加快，加快，刹车，倒转，能在负载跨越设定速率时供给反向力矩，能降服机电轴承的静态磨擦力，发生很是低的转速。
错误谬误：节制机电庞杂，在任务时代，4个MOS管都处于开关状况，功耗大。

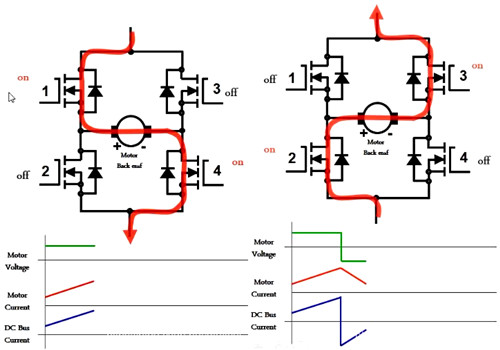

节制进程：1和4同时处于PWM的高电平，因而由VCC-1-Motor-4-GND构成通路，电流回升。
当1和4同时变为低电平，2和3响应变为高电平，由于楞次定律，线圈上的电流标的目的稳定，因而由GND-2-Motor-3-VCC构成通路，固然存在反向的供电电压，可是机电的线圈电流更大，因而电流依然向VCC活动，同时电流降落的更快，线圈电流动摇也更大。

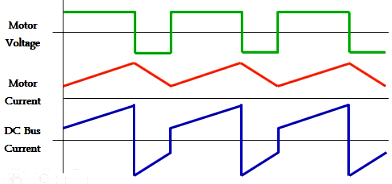

电流波形：
