4个MOS管驱动的全桥电路道理-KIA MOS管
信息来历：本站 日期：2022-06-07
全桥电路在现实的名目中操纵的也比拟多(比方机电，半导体制冷片等)，偶然候全桥芯片会达不到咱们的须要(比方功率出格大的时辰)，这时候候辰就须要搭建一个合适咱们须要的电路。

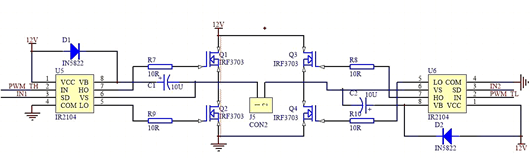

电路以下所示：由两片IRF2104,、4片IIRF3703、两个二极管和两个10UF的电容组成。
C1、C2是自举电容；
D1、D2自举二极管；
IRF3703组成H桥的4个桥臂；
全桥电路
把握此电路的焦点便是要弄懂自举电路是若何任务的？
上面简略先容一下自举电路：
自举电路也叫升压电路，操纵自举升压二极管,自举升压电容等电子元件，操纵电容不能渐变的特征使电容放电电压和电源电压叠加，从而使电压降低。

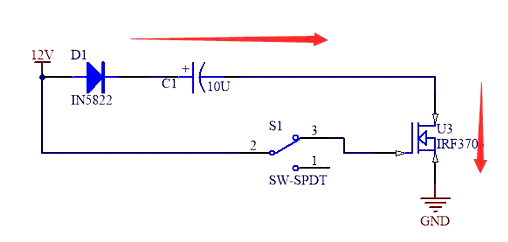

以下图所示当开关S1接3时MOS管导通此时C1负极与地相接电源经由过程D1、MOS管对电容停止充电当电路不变以后电容正端电压对地为12V，负端对地电压为0V。
充电电路

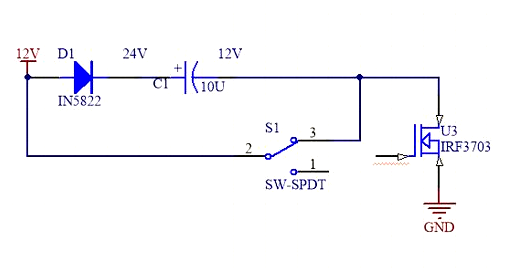

当以下图所示MOS管关断时，因为电容电压不能渐变，电容和12V电源相接C1负审察对地为12V ，因为二极管反向停止，正真个对地电压为电容充电电压和电源电压之和24V ，电容两真个电压为12V。
放电电路
领会了自举电路以后咱们再来阐发这个全桥电路就简略多了。
C1是自举电容，它是在Q2导通(此时Q1肯定停止)时代(看做C1下端接地)由12V经D1实现充电的，比及Q2停止时C1下端就与地断开了，此时C1充有幅值即是12V的电压，就会上举使C1正端电位大于12V，因此使D1反偏而停止，如许C1上的电压充任电源就给Q1栅极供给了正向导通的偏压，使Q1导通。
C1充电的前提便是下管Q2导通若是无此前提(比方占空比变更到Q2一直处于停止状况)C1就自举不了S1就没法导通，这时候候辰就要另用自力电源来取代自举电容。
在编程节制时出格要注重的是Q1、Q4同时，Q2、Q4同时导通且不能穿插共事导通不然会烧坏MOS管，在功率大时也要注重MOS管要加散热片。
IRF2104的节制

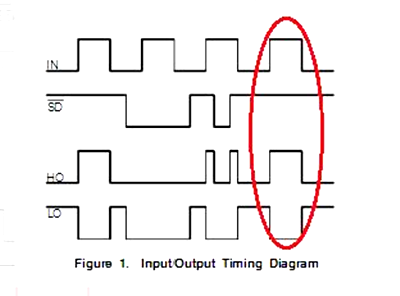

由芯片手册供给的节制图(以下图所示)可知：当SD=1时，即许可使能IR2104芯片时， Ho的波形与IN波形不异，Lo波形与IN波形则是反相的干系。
Ho是高电日常平凡，Lo便是低电平，反之Ho是低电日常平凡，Lo便是高电平；如许使能芯片后咱们节制输出真个PWM波形的占空比便能够对负载停止响应的节制了。
