脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽调制，是操纵微处置器的数字输入来对摹拟电路停止节制的一种很是有用的手艺，普遍操纵在从丈量、通讯到功率节制与变更的很多范畴中。
pwm的频次：
是指1秒钟内旌旗灯号从高电平到低电平再回到高电平的次数(一个周期)；
也便是说一秒钟PWM有几多个周期
单元： Hz
表现体例： 50Hz 100Hz
pwm的周期：
T=1/f
周期=1/频次
50Hz = 20ms 一个周期若是频次为50Hz ，也便是说一个周期是20ms 那末一秒钟就有 50次PWM周期
占空比：
是一个脉冲周期内，高电平的时候与全部周期时候的比例
单元： % (0%-100%)
表现体例：20%
周期： 一个脉冲旌旗灯号的时候 1s内测周期次数便是频次
脉宽时候： 高电平时候

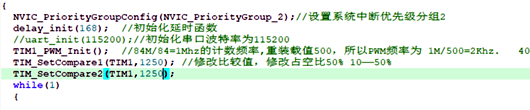

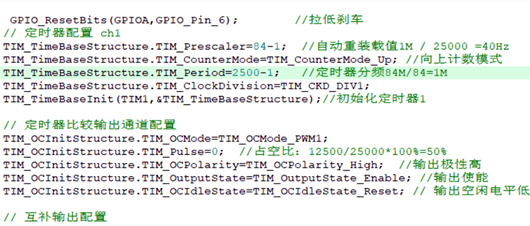

在STM32中如斯： 以STM32F407ZGT6为例体系84MHz/主动重装载值=1Mhz
1MHZ/分频系数25000=40Hz 此时的40H这便是PWM的频次
占空比的设定 经由过程点窜比拟值 比拟值/分频系数 就为占空比
以单片机为例，咱们晓得，单片机的IO口输入的是数字旌旗灯号，IO口只能输入高电安然平静低电平。
假定高电平为5V 低电平则为0V 那末咱们要输入差别的摹拟电压，就要用到PWM，经由过程转变IO口输入的方波的占空比从而取得利用数字旌旗灯号摹拟成的摹拟电压旌旗灯号。
咱们晓得，电压因此一种毗连1或断开0的反复脉冲序列被夹到摹拟负载上去的（比喻LED灯，直流机电等），毗连便是直流供电输入，断开便是直流供电断开。经由过程对毗连和断开时候的节制，实际下去讲，能够输入肆意不大于最大电压值（即0~5V之间肆意巨细）的摹拟电压。

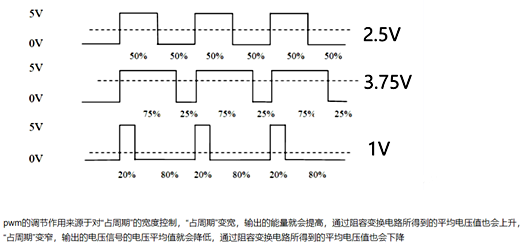

比喻说 占空比为50% 那便是高电平时候一半，低电平时候一半，在必然的频次下，就能够获得摹拟的2.5V输入电压 那末75%的占空比 获得的电压便是3.75V。
对此能够用均匀值去懂得50%的占空比对应到STM32的IO口上用万用表丈量就为3.3/2摆布。
总结：
PWM便是在适合的旌旗灯号频次下，经由过程一个周期里转变占空比的体例来转变输入的有用电压。
对应到L298N机电调速 或呼吸灯亮暗亮暗的变更也能够轻松懂得，浅显来说PWM便是经由过程点窜占空比获得占空比对应的均匀电压；他的凹凸电平变更只是微观环境，微观下去说确切是对电压的堆集。

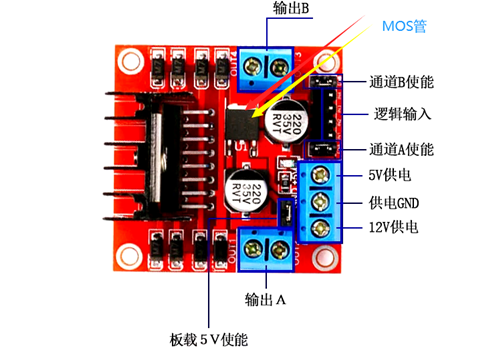

转到L298NENA ENB 端口的PWM电压是微小的没法间接转变机电转速以是别忘了他的名字L298N 双 H 桥直流机电驱动芯片。
细心察看玄色小块 便是MOS管，简略点来说便是经由过程注入ENA ENB的pwm旌旗灯号来节制MOS管的通断，进而能够点窜12V电压的输入值，到达调速的目标。
