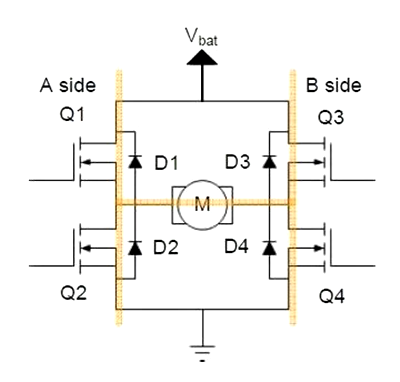

H桥是一个比拟简略的电路，凡是它会包罗四个自力节制的开关元器件（比方MOSFET）,它们通经常利用于驱动电流较大的负载，比方机电，至于为甚么要叫H桥（HBridge），由于长得比拟像字母H，详细以下图所示；
从上图中能够看到，其外形近似于字母“H”，而作为负；载的直流机电是像“桥”一样架在上面的；以是称之为“H桥驱动”。4个开关地点地位就称为“桥臂”。在电路中能够做电子开关的有三极管和MOS管。能够利用这两种器件取代开关从而完成。
这里有四个开关元器件Q1，Q2，Q3，Q4，别的另有一个直流机电M，D1，D2，D3，D4是MOSFET的续流二极管；
上面以节制一个直流机电为例，对H桥的几种开关状况遏制简略的先容，此中正转和反转是报酬划定的标的目标，现实工程中根据现实环境遏制分别便可；
凡是H桥用来驱动理性负载，这里咱们来驱动一个直流机电；

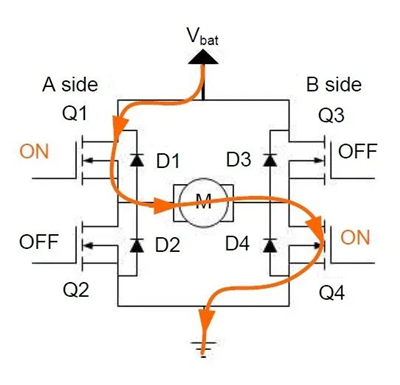

翻开Q1和Q4；
封闭Q2和Q3；
此时假定机电正转，这电流顺次颠末Q1，M，Q4，在图中利用黄色线段遏制标注，详细以下图所示；
正转
别的一种状况则是机电反转；此时四个开关元器件的状况以下；
封闭Q1和Q4；
翻开Q2和Q3；
此时机电反转（与后面先容的环境相反），这电流顺次颠末Q2，M，Q3，在图中利用黄色线段进行标注，详细以下图所示；
反转

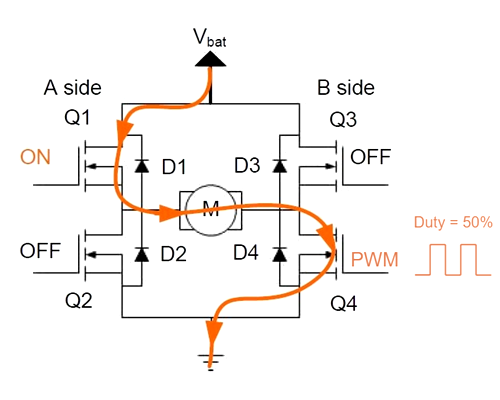

若是要对直流机电调速，此中的一种计划便是；
封闭Q2，Q3；
翻开Q1，Q4上给它输出50%占空比的PWM波形，如许就到达了下降转速的结果，若是须要增添转速，则将输出PWM的占空比设置为100%；
这里以机电从正转切换到遏制状况为例；
正转环境下；Q1和Q4是翻开状况；
这时辰辰辰辰候若是封闭Q1和Q4，直流机电外部能够等效成电感，也便是理性负载，电流不会渐变，那么电流将持续坚持本来的标的目标遏制活动，这时辰辰辰辰候咱们但愿机电里的电流能够疾速衰减；
这里有两种方法：

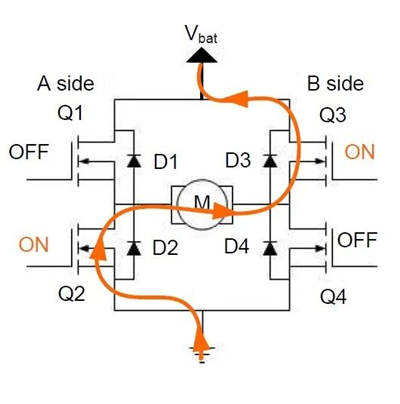

第一种：封闭Q1和Q4，这时辰辰辰辰候电流依然会经由过程反向续流二极管遏制活动，此时长久翻开Q1和Q3从而到达疾速衰减电流的目标；

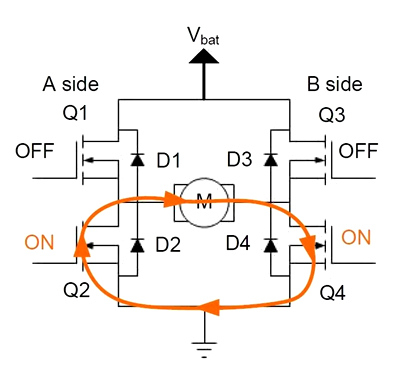

第二种：筹办遏制的时辰，封闭Q1，翻开Q2，这时辰辰辰辰候电流并不会衰减地很快，电流轮回在Q2，M，Q4之间活动，经由过程MOSFET的内阻将电能耗损掉；
