电路任务道理

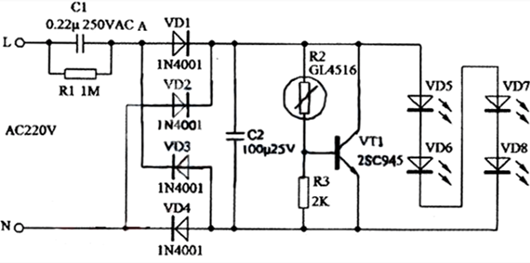

LED楼道灯的电路以下图所示。电路由电容降压电路、整流电路、LED发光电路和光电节制电路等局部组成。
220V交换电经电容C1、R1降压限流后在A、B两点的交换电压约为15V，由VD1～VD4.停止整流，在C2上获得约14V的直流电压作为高亮度发光二极管VD5～VD8的任务电压，发光二极管的任务电流约为14mA。
因为电容C1不耗损有功功率，泄放电阻耗损的功率可疏忽不计，是以全部电路的功耗约为15×0.014≈0-2（W）。
为了进一步节流电能和耽误高亮度发光二极管的利用寿命，电路中加入了由光敏电阻R2、电阻R3和三极管VT1等组成的光电节制电路，在夜晚光敏电阻R2的阻值可达100K以上，这时候候C2两头的电压经R2、R3分压后供给给VT1基极的直流偏置电压很小，VT1停止，对发光二极管的任务不任何影响；
白地利，因为光电效应的感化，R2的阻值可减小到1OK以下，这时候候VT1导通并靠近饱和，因为经由过程C1的电流最大只能到达15mA，因为VTl的分流，C2上的电压可降落到4V以下。
LED驱动电源的具体请求
LED是高压发光器件，具备长寿命、高光效、宁静环保、便利利用等长处。对市电交换输出电源驱动，断绝输出是基于宁静标准的请求。LED驱动电源的效力越高，则越能阐扬LED高光效，节能的上风。
同时高开关任务频次，高效力使得全部LED驱动电源轻易装置在设想松散的LED具中。高恒流精度保障了多量量利用LED照明时的亮度和光色分歧性。
10W以下功率LED杯利用计划

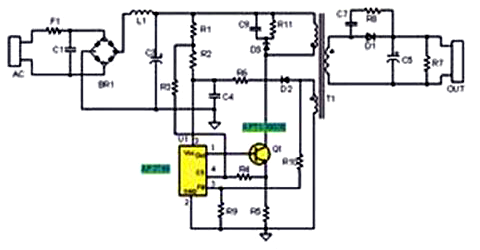

图1：基于AP3766的LED驱动电路道理图
特色以下：接纳原边节制体例，不必光耦和副边电流节制电路，完成断绝恒流输出，电路布局简略。经由过程电阻R5检测原边电流，节制原边电流峰值恒定，同时节制开关占空比，坚持输出二极管D1的导通时候和全部开关周期时候比例恒定，完成了输出电流的恒定。

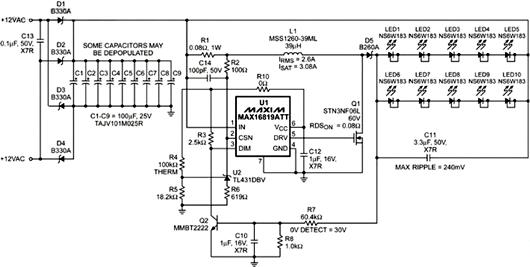

分享一个用于2并5串（5S2P）组合的AR111LED的驱动器电路道理图。MAX16819任务在buck-boost形式，电路任务电压为12VAC，能够或许为每串LED供给均匀500mA驱动电流。
本电路以MAX16819为主节制器，可驱动统共10只LED-2串并联、每串5只LED.输出电压为12VAC、容差±10%.肖特基二极管D1至D4组成全波整流电路，电容C1至C8用于电压滤波。
根据对LED闪灼的请求，能够去掉一些滤波电容以下降本钱。这些电容中包罗一个钽电容，具备较好的温度特征。
因为LED根据5S2P摆列，不能够到达完整婚配的电流。假定LED具备杰出的婚配度，使电流差别降至最小。节制每串LED的数目及夹杂架构的灯管数目，有助于加重电流婚配度的影响。以下图所示。
