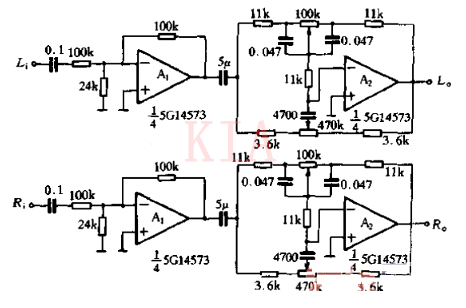

本次的调子节制电路，此中Ai为缓冲缩小级，用以下降前级输入的承担。
该电路的低频转机频次为30Hz，高频转机频次为1kHz，节制规模为±20dB.利用运算缩小器不只能设想出具有高低音节制功效的调子电路，并且也能设想出具有高中低音节制功效的调子节制电路，现实电路以下图所示。

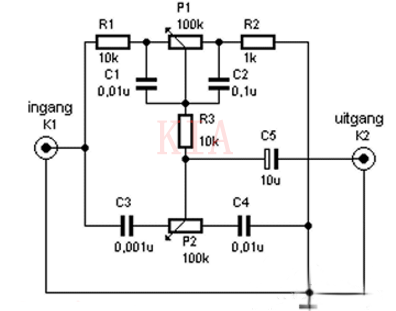

这里有一个电路设想，一个有吸收力的简略的调子节制电路。这个电路是主动式的，它不须要电源，对音频电平不缩小感化，并且有一定的削弱。

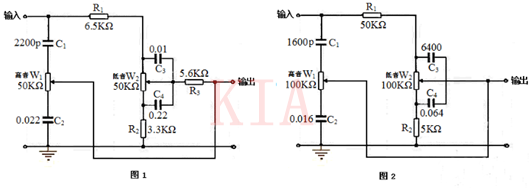

能够看出，该电路被机关成两个T形过滤器，以一样的体例作为矫捷的低音和高调子子节制。两个T型过滤器左臂毗连到音频输入端，右臂毗连到地，中间点毗连输入端。
P1和P2节制低音低音。想听到更多的低音，你应当把P1向R1的标的目的挪动。而比拟之下，更多的低音，你应当在向C3的标的目的挪动P2。
固然，这并不是一个高品质的调子节制电路，但它最合适用于小型缩小器，如250毫瓦的缩小器。须要注重的是电路任务在线路电平，他们必须进入最初缩小阶段再行输入。
给一个不带调子节制功放加装一个高低音电路，即调子节制电路，能够知足衬着某种氛围、到达某种结果、或弥补扬声器体系及放音场合的声响缺乏。
调子节制便是报酬地转变旌旗灯号里高、低频的成份，这个节制进程实在并不转变节目里各类声响的调子（频次），所谓“调子节制”只是个习气叫法，现实上是“高、低音成份调理”或“音色调理”。
一个杰出的调子节制电路，要有充足的高、低调子节规模，但又同时请求高、低音从最强到最弱的全部调理进程里，中音旌旗灯号（凡是指1000赫）不产生较着的幅度变更，以保障音量大抵稳定。

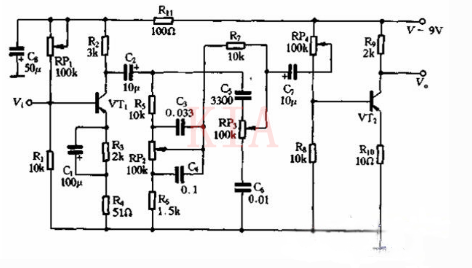

先容的是一款衰减式的调子节制电路图。本电路首要是由晶体管和RC网所络构成。以下图所示，因为C4、R的分路感化，对高频份量有很大的衰减，绝对晋升了低音。
当滑动触点位于电位器下端时，C被短路，音频旌旗灯号经由过程Q、R5、C3、马送到VTz的基极，因为Q与C串连，因为C3容量较小，对低音旌旗灯号显现较大的容抗，低音难以经由过程，因此低音被衰减了，以是RP2对低音起到了节制感化。
础专是低音节制电位器，当础专的滑动触点位于电位器上端时，音频旌旗灯号经巴与c5串连送到VT2的基极。因为/C5容量很小，对低音的容抗很大，使低音不能顺遂经由过程，而对低音则可顺遂经由过程。
还因为RP3与C6串连后阻抗很大，对低音的旁路感化不大，如许就绝对地晋升了低音。当砌、的滑动点位于电位器下端时，低音则因遭到RP3的衰减及C6的旁路而削弱，如许低音就被衰减。
