过热掩护电路图(一)

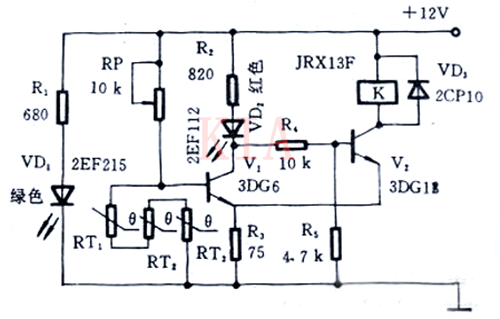

道理电路

因此机电过热掩护为例,由PTC热敏电阻和施密特电路组成的节制电路。图中,RT1、RT2、RT3为三只特征分歧的阶跃型PTC热敏电阻器,它们别离埋设在机电定子的绕组里。


一般环境下,PTC热敏电阻器处于常温状况,它们的总电阻值小于1KΩ。此时,V1遏制,V2导通,继电器K得电吸合常开触点,机电由市电供电运行。


当机电因毛病局部过热时,只需有一只PTC热敏电阻受热跨越预设温度时,其阻值就会跨越10KΩ以上。因而V1导通、V2遏制,VD2显现白色报警,K失电开释,机电遏制运行,到达掩护目标。


过热掩护电路图

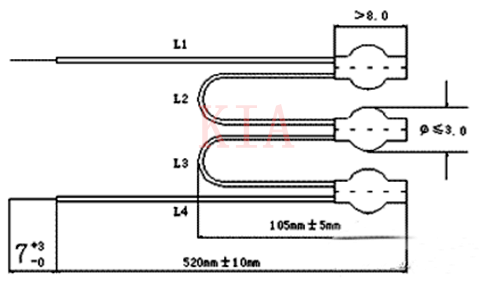

首要元器件挑选PTC热敏电阻的选型取决于机电的绝缘品级。元件的规范形状尺寸见图。凡是按比机电绝缘品级绝对应的极限温度低40℃摆布的规模挑选PTC热敏电阻的居里温度。


比方,对B1级绝缘的机电,其极限温度为130℃,该当选居里温度90℃的PTC热敏电阻。(过热掩护用PTC热敏电阻)


过热掩护电路图


继电器K的挑选取决于机电的容量,图2.3.1中的是JRX-13F,触点负载0.5A,合适小型机电。RP应选带锁紧机构的电位器。


过热掩护电路图(二)

对大功率品级电源,过热掩护也是必须请求的。过热掩护的情势有良多种,经常使用的电路:

过热掩护电路图


1、关断电源,即温度下降今后,电源规复任务。

2、不关断电源,而是改良电源外部的透风前提。

出格注重:在现实设想和调试中,该当将R1放于热应小且发烧量较大的器件处。


1、过热关断电路

过热掩护电路图


V:一不变的直流电压

一般时V×R2/(R1+R2)≤0.7V

R1:为负温系数的热敏电阻

C1:取104J63或小容量铝电解电容,目标是避免外界搅扰误举措

Vref:为芯片的基准脚。如3842的8pin

Q1:为NPN的达令顿管便可。如2N4401

注:接纳运放来做亦可,但道理雷同。若有机遇将多列出此类电路。


2、温控风机调速电路

过热掩护电路图


Vin:为略大于最高输出电压。

R1:为负温系数的热敏电阻

C1:取104J63或小容量铝电解电容,目标是避免外界搅扰误举措

Vref:不变电压,可操纵芯片的基准脚。如3842的8pin

Q1:为NPN的且能过大电流的达令顿管便可。如TIP31C

注:接纳运放来做亦可,但道理雷同。
