上面电路便是操纵一颗N沟道MOS管来完成上电刹时输入高电压，焦点板启动以后，输入低电压：

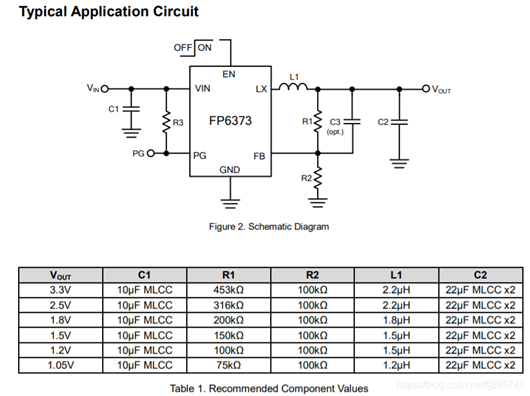

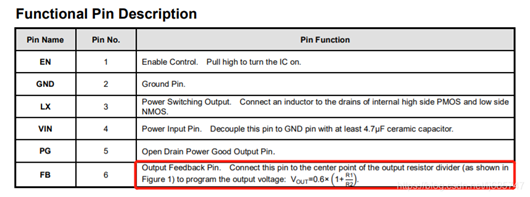

SAR_GPIO1引脚接的MCU 的GPIO口，先上datasheet：

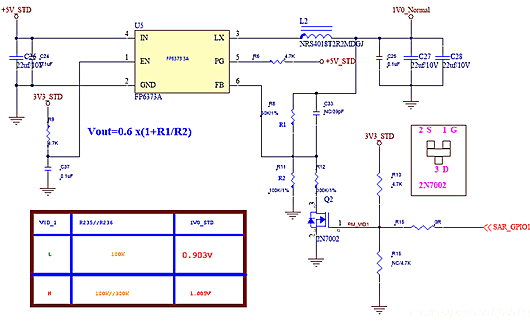

电路上电刹时，MCU还未启动，SAR_GPIO1处于悬空状况，MOS管Q2由R13上拉到3.3V，此时MOS管处于导通状况，R11和R12并联，并联阻值为R11*R12/(R11+R12) = 75kΩ，即上图的计较公式的R2阻值为75kΩ，按照上图计较可知Vout = 1.05V。
MCU启动以后，使SAR_GPIO1引脚输入低电平，此时MOS管处于停止状况，R12悬空，计较公式的R2的阻值为R11的阻值，100kΩ，Vout=0.6*（1+R1/R2） = 0.6*（1+50k/100k） = 0.9V。
如许就完成了高电压启动，低电压运转的目标。
