若何选用场效应管
经常使用场效应管首要有结型场效应管、耗尽型绝缘栅场效应管、增强型绝缘栅场效应管、双栅场效应管、功率场效应管等。
(1)结型场效应管
结型场效应管因其具备两个PN结而得名。结型场效应管一般任务时，栅极应加负偏压（相对漏极而言）。对于N沟道结型场效应管，漏极加正电压，栅极加负电压。对于P沟道结型场效应管，漏极加负电压，栅极加正电压。

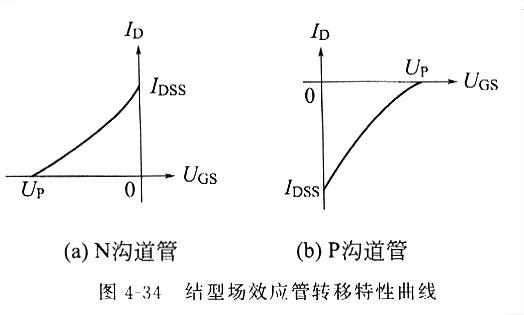

结型场效应管的机能特点是当栅极电压UGS=O时管了导通，漏极电流ID达到最大值。栅极电压的相对值越大ID越小，直至管子停止。如图4-34所示为结型场效应管的转移特点曲线（UGS-ID曲线）。
结型场效应管具备很高的输入阻抗，为10Ω一109Ω。经常使用结型场效应管有3DJ系列，和入口的2SJ系列和2SK系列等。
(2)耗尽型绝缘栅场效应管
绝缘栅场效应管因栅极与沟道之间有—层二氧化硅绝缘层而得名，分为耗尽型绝缘栅场效应管和增强型绝缘栅场效应管两类。绝缘栅场效应管具备极高的输入阻抗，为109一1015Ω。
耗尽型绝缘栅场效应管的机能特点是当栅极电压UGS=0时管子有一定的漏极电流ID对于N沟道耗尽型绝缘栅场效应管，漏极加正电压，栅极电压从“o”慢慢回升时漏极电流ID慢慢增大，栅极电压从“o”慢慢下降时漏极电流ID渐减小直至停止。对于P沟道耗尽型绝缘栅场效应管，漏极加负电压，栅极电压从“o”慢慢卜降时漏极电流ID，慢慢增大，栅极电压从“o”慢慢回升时漏极电流ID慢慢减小直至停止。

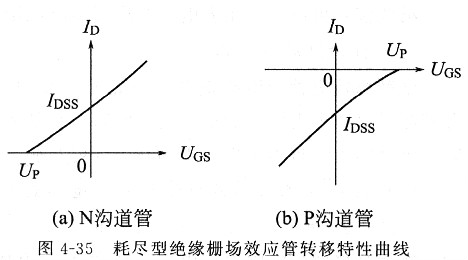

如图4-35所示为耗尽型绝缘栅场效应管的转移特点曲线（UGS-ID曲线）。经常使用耗尽型绝缘栅场效应管有3DO1)、3D02、3D04等。
(3)增强型绝缘栅场效应管
增强型绝缘栅场效应管一般任务时，栅极应加正偏压（即与漏极电压不异）。对于N沟道增强型绝缘栅场效应管，漏极和栅极均加正电压。对于P沟道增强型绝缘栅场效应管，漏极和栅极均加负电压。
增强型绝缘栅场效应管的机能特点是当栅极电压UGS＝0时管子停止。栅极电压的相对值达到开启电压UT时初步有漏极电流ID，栅极电压的相对值越人漏极电流ID越大。

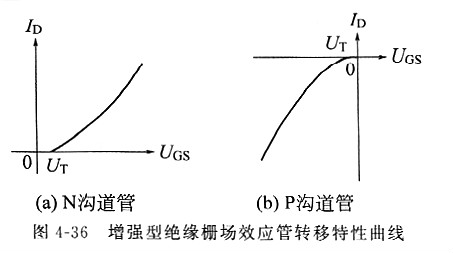

如图4 36所示为增强型绝缘栅场效应管的转移特点曲线（UGS -ID曲线）。经常使用的增强型绝缘栅场效应管有3CO1、3CO2、3CO3、3CO6、3DO3、3DO6等。
(4)双栅场效应管

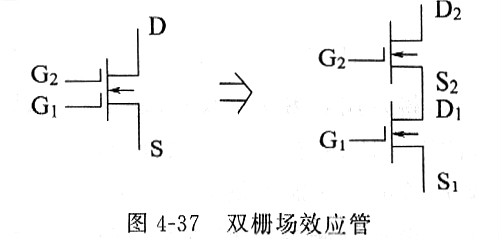

双栅场效应管的特点是具备两个彼此自力的栅极G1和G2，从机关上看相称于两个单栅场效应管的串连体，如图4-37所示。
双栅场效应管的输d1电流受到两个栅极电压的节制。双栅场效应管的这类特点使得其用作高频缩小器、增益节制缩小器、混频器息争凋器时带来很大便利。
双栅场效应管也有结型和绝缘栅型、N沟道和P沟道之分。经常使用结型双栅场效应管有DJ系列，经常使用绝缘栅型双栅场效应管有4DO系列等。
(5)功率场效应管
功率场效应管也称为VMOS场效应管，因其金属栅极接纳v形槽机关而得名，它也属于绝缘栅场效应管。
功率场效应管是一种机能优异的电压节制型功率开关器件，具备输入阻抗高、驱动电流小、电压增益高、耐压高、任务电流大、输入功率大、开关速率快、导通电阻小、热不变性好、过载能力强等特点，在功率缩小器、开关电源、逆变器、电念头节制和调速等场合利用遍及。
