作为缩小器，其最重要的功效便是在大旌旗灯号的撑持下且保障必然精度时夸大对小旌旗灯号的增益。本文先容一个公式（必然完整通用，但必然知足本文先容的四种缩小器）并加以考证来加深对小旌旗灯号增益的懂得。
通用公式
起首咱们晓得，对一个MOS管而言，其本征增益为Avs=?gm?ro，此中，gm,ro别离为MOS管本身的跨导和沟道电阻（本身输入电阻）。对小旌旗灯号而言，负载电阻必然与空载电阻并联，以致于带载电阻必然不大于空载电阻。
这就致使了一个必然成果，任何共源级电路的小旌旗灯号的增益必然不大于MOS管的本征增益，且仅当负载的电阻为∞时，空载输入电阻与带载输入电阻不异，能力到达本征增益。
左图中咱们能够看到NMOS无体效应，且以电阻为负载，右图是该电路的小旌旗灯号电路，斟酌了沟长调制效应。
咱们能够看到，该电路中空载输入电阻是ro，带了负载RD时，输入电阻为RD//ro，故该电路的小旌旗灯号增益为
3、二极管毗连MOS管为负载
二极管毗连的MOS管的上风是小旌旗灯号的增益的高线性度，
在咱们疏忽掉沟道电阻以后
因为体跨导是输入电压的函数，故而为旌旗灯号增益带来了非线性。普通用二极管毗连的PMOS负载来消弭体效应。
4、带源级负反应的共源级

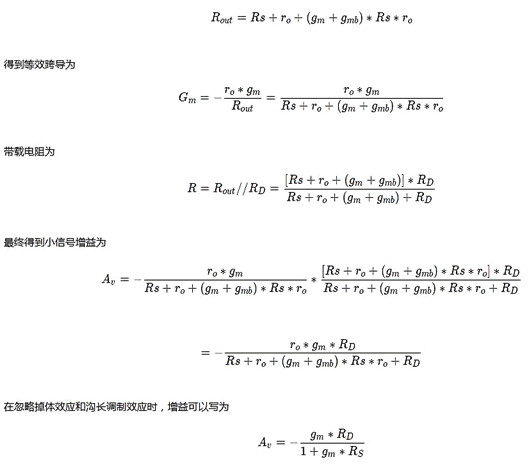

改良增益非线性的另外一种体例便是供给源级负反应电阻，从公式的角度来看，插手负反应，并不影响电路的负载电阻，但同时影响了空载电阻和总电阻。上图中疏忽了体效应和沟长调制效应。在计较中，咱们自行增加。对输入电阻的计较体例在此不再赘述。
