导电沟道机理：
若是内部不加节制电压就有导电沟道的是耗尽型。
若是须要内部加节制电压才有导电沟道的是加强型。
为甚么N沟道加强型MOS管的存在饱和区？
起首大白N沟道加强型MOS管的布局：N管必然是P型衬底，（P管必然是N型衬底，P型衬底的的载流子是电子），在P型衬底上用分散法制作两个高搀杂浓度的N区。
而后在P型硅外表发展一层很薄的二氧化硅绝缘层，并二氧化硅外表个两个N区外表各安顿一个电极，组成栅极g、源级s和漏级d。
1.当栅源之间加正向电压Vgs，且Vgs>=Vt（Vt为开启电压）时，栅极和衬底之间组成充足强的电场，吸收衬底中的多数载流子（电子），使其堆积在栅极的衬底外表，组成N型反型层，该型层就组成了d、s间的导电沟道。
若此时漏级和源级之间夹电压，将会有漏级电流发生。对初学者，这也能诠释为甚么N型MOS管高电压导通，低电压停止。
2.当Vgs<Vt，MOS管停止；
3.当Vds<=Vgs-Vt，任务在线性区；
4.当Vds>Vgs>-Vt，任务在饱和区。
有了上面的根本，便能够诠释为甚么N沟道加强型MOS管的存在饱和区？
也便是预夹断呈现的缘由。这个对N沟道加强型MOS管而言，只需Vgs>=Vt，就会呈现反型层，也便是在S、D两个高浓度搀杂区之间呈现N区，N沟道由此得名。

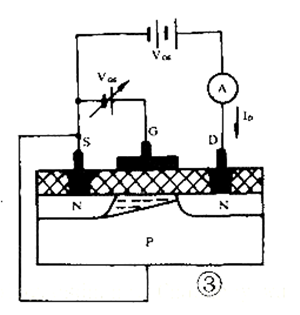

而后在Vds之间加了电压，这里你注重，D是毗连电源正极，按照电子带负电的特征，既然D是正极，在电场力作用下，反型层中的电子就会被吸收到电源正极D，越接近S，电场能量越小，吸收力越弱，这就致使了反型层在D端比拟窄；
而在S端比拟宽的环境，若是Vds持续增大，电场越强，吸收电子才能越强，反型层接近D真个自在电子终究被全数吸收到D区，如许在接近D真个处所就呈现了载流子浓度极低的环境，也便是夹断区呈现了。

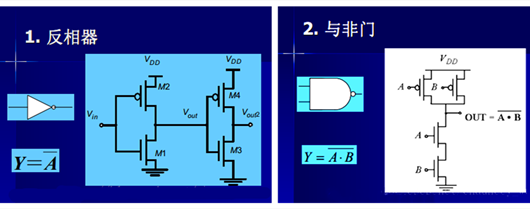

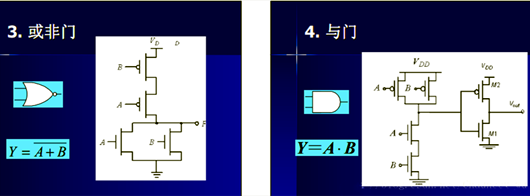

1.两个N型MOS管并联，组成“与”逻辑；两个N型MOS管串连，组成“或”逻辑。
2.CMOS管老是P管在上，N管鄙人，成对呈现，并且有对偶干系，也便是若是上面是串连，则上面必然是并联；若是上面是并联，则上面必然是串连。
