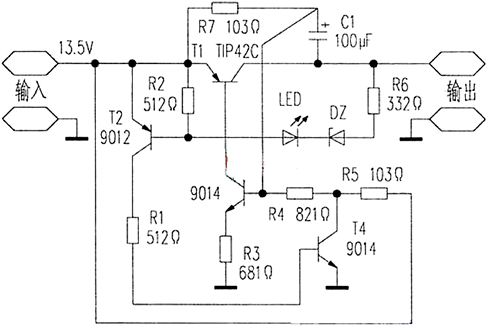

具备自规复功效的过流掩护电路这款无电流取样的过流掩护电路具备短路点撤消后能主动规复输入的特色，掩护时较任务时电流要小很多，即便永劫间短路，也不会破坏电源，电路如附图。
道理：电路通俗时，T3饱和，T1任务在导通状况，以是T1的C、E两头电压较低，稳压管不能导通，故T2停止，电源输入通俗。
当输入端因为某种缘由过流或短路，使T1的C、E之间的压差大于稳压管和LED的导通值时，T2的基极有电流流过，T2由停止转为导通，T4导通，使T3、T1停止，电源无输入。LED是过流唆使灯。
T1停止后，R7对C1停止充电，为T3的下次启动缔造了前提，但短路点还不撤消时，电流经R7、R4、T4流入地，故T1依然停止，电路无输入；
若是短路点此时撤消，从R7下流过的电流就流进T3的基极，T3导通，使T1通俗闭合，电路输入规复通俗。按照详细须要，改换差别稳压值的DZ可取得差别的掩护点。

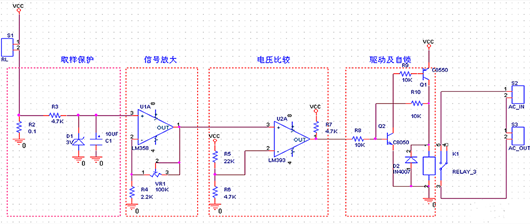

1.第一个局部是电阻取样，负载和R1串连，大师都晓得。串连的电流相称，.R2上的电压跟着负载的电流变更而变更，电流大，R2两头电压也高，.R3 D1构成运放掩护电路，避免太高的电压进入运放致使运放破坏，.C1是避免搅扰用的。
2.第二局部是一个大师相称熟习的同相缩小器，因为前级的电阻取样的旌旗灯号很小，以是得要用缩小电路缩小。能力用，缩小倍数由VR1 R4决议。
3.第三局部是一个比拟器电路，缩小器把取样的旌旗灯号缩小，而后颠末这级比拟，从而去节制后级的举措，是不是堵截电源或别的操纵，比拟器是开路输入。以是要加上上位电阻，不然没法输入高电平。
4.第四局部是一个驱动继电器的电路，这个电路和通俗所差别的是，这个是一个自锁电路， 一段掩护旌旗灯号过去后，这个电路就会一向任务，直到断掉电源再开机，这个自锁电路布局和单向可控硅差未几。

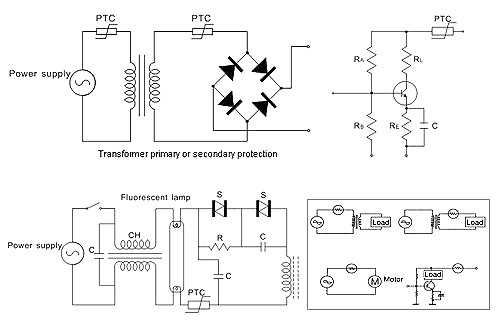

过流掩护用PTC热敏电阻经由进程其阻值渐变限定全部线路中的耗损来削减剩余电流值。
可取代传统的保险丝，普遍用于马达、变压器、开关电源、电子线路等的过流过热掩护，传统的保险丝在线路熔断后没法自行规复， 而过流掩护用PTC热敏电阻在毛病撤消后便可规复到预掩护状况，当再次呈现毛病时又能够完成其过流过热掩护功效 。

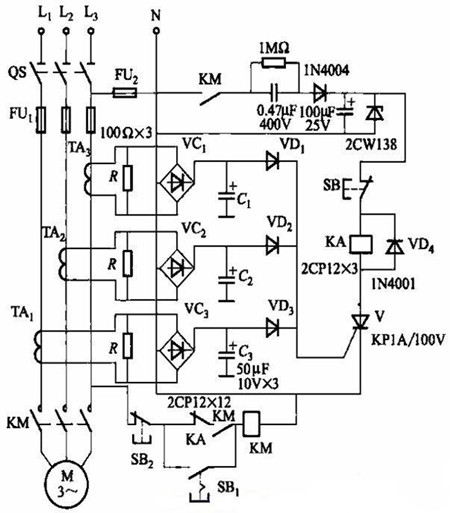

当电念头启动时，按一下带锁扣式按钮SBi，启动竣事（电念头转速不变后），再按一下SBi，这时候掩护电路投入任务。对启动时候短（如数秒）的电念头，SBi也可接纳通俗按钮，只需在启动进程中一向按着SBi便可。
电念头通俗运转时，电流互感器TAi~TA3次级感到电势较小，也不足以触发晶闸管V。以下图所示。
