若何计较开关电源Y电容？详解-KIA MOS管

开关电源Y电容感化

Y电容用来消弭共模搅扰。别离跨接在电力线两线和地之间（L-E，N-E）的电容，普通是成对呈现，滤除高次谐波，避免搅扰，进步输出电压品质。基于泄电流的限定，Y电容值不能太大，Y电容凡是接纳高压瓷片的。

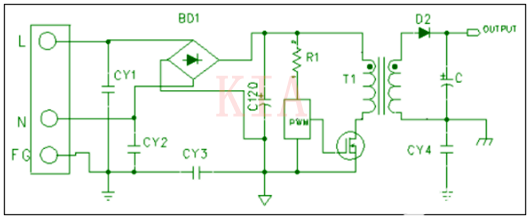

开关电源根基道理图

1、一次电路(Primary Circuit) ：

间接与外部电网电源毗连的。

2、二次电路(Secondary Circuit)：

位于装备内与一次侧相断绝的那局部电路。

3、Y-电容(Y-Capacitor)：

跨接于一次电路与地或一、二次电路之间的高压电容。

开关电源接地、泄电流、耐压测试（安规）

1、接地持续性测试(Ground Continuity Test)：

A、界说：

从Inlet PG 端上经由过程电流至利用者可接触的接地端，确保其阻值小于规格值，到达接地掩护的服从。

B、标淮：

1、输出电流不大于25A，(DC or AC)电压不跨越12V，时候最少3秒(TUV请求)。

2、测试成果：电阻值不得大于100 mΩ。

2、接地泄泄电流测试(Earth Leakage Current Test)：

A、界说：

经由过程一个被安规单元(UL、TUV、CSA…)承认的“人体阻抗摹拟电路”，丈量当待测物 (SPS)接通电源时在可触到的金属部件与地之间流经人体的电流量。

B、标淮：

1、输出电压为额外电压下限的106%。

2、测试成果：Class I≦3.5mA、Class II≦0.25mA。

3、耐压测试(Dielectric Withstand Voltage Test)：

A、界说：

又称高电压介电测试，即 Hi-pot(High Potential)Test，从一次侧对二次侧(或一次侧对地)之间实行高电压，以肯定外部绝缘层有断绝风险电压的服从。

B、标淮：

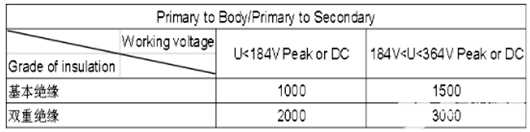

1、输出电压为以下所示：

2、测试成果：不可有绝缘击穿景象(Breakdown)。

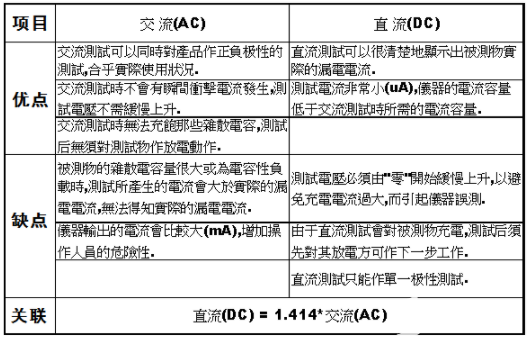

耐压测试交换与直流之区分

耐压测试之泄电流计较体例

1、DC 测试之泄电流设定：

DC 测试电流很是小(μA)，普通一次侧对二次侧之间实行DC高电压,泄电流设定：0μA~100μA。

2、AC 测试之泄电流现实计较：

计较公式：I =2π*f*V*Cy

此中：f— 测试电压频次 ( 50Hz or 60Hz )V— 测试电压 ( unit : volt )Cy—跨接于一次侧与地或一、二次侧之间的Y电容总和。

以是：Imin = 2π*f*V*CyminImax= 2π*f*V*Cymax

Cy 电容计较：Cy =Cy1 Cy2 Cy3 …

若一次侧地与二次侧地之间跨接一颗Y电容(Cy0)，则：

Y电容公役普通为：/-20% OR /-10%

3、现实设定AC 测试泄电流时需斟酌以下身分：

1）斟酌初始泄电流 ： 初始泄电流即在无待测物状况下，所测得的泄电流。

2）斟酌Y电容公役 ： 电源工程师在挑选统一颗容量巨细的Y电容时，常常有几个型号，但其公役不一样(有的是 /-10%，有的是 /-20%)，给现实泄电流设置带来费事，是以咱们应当按 /-20% 公役去设定，不然须依 /-10% 公役去设定。

3）斟酌现实线路中存在的分离电容，是以泄电流规模设定：(下限取整 :下限入整)
