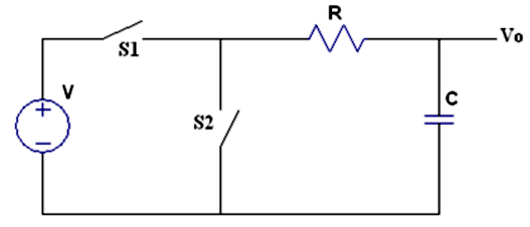

与纯电阻电路差别，具备电容的电路中的电压不会当即进入不变状况。当咱们把电压源施加到下图RC 电路中，而后当 S1闭合时，电容C两头的电压将从零以指数体例回升到终究值。
在这类环境下，电路中的电流也呈指数衰减，直到电容器布满电时，其两头电压到达电源电压。电容上的电压和电流产生变更的环境被称为瞬态前提。电容在上电启动时代产生的瞬态变更是因为充电形成的。
电容在上电时致使的瞬态峰值电流很是高，这能够会破坏电路中的其余器件。当开关S1闭合时，瞬态电流与电容和电压变更率的乘积成反比：
从公式能够看出，一旦电容两头施加的电压不再变更，电流i为零。以是一旦到达不变阶段，电路中的电流由电阻R的阻值和电路的负载决议。

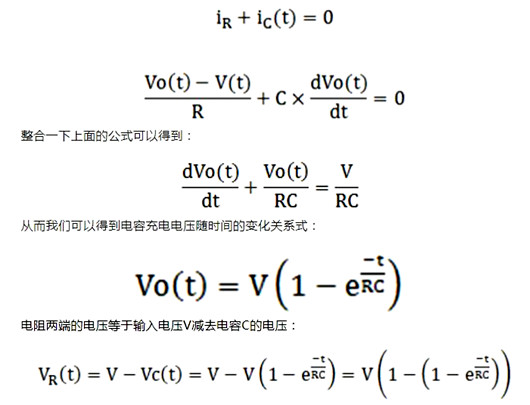

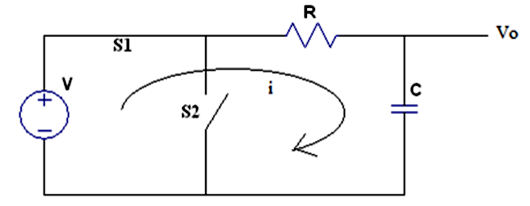

当S1闭合而S2坚持翻开时，电容将起头充电。在这类环境下，电阻和电容中的电流之和一直为零。这是因为两个电流之间存在180度的相位差。

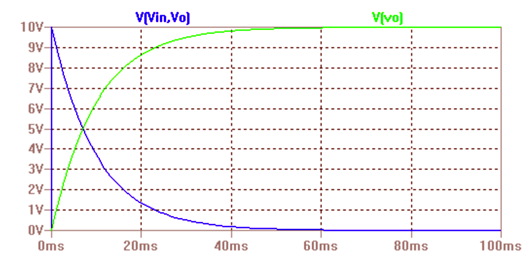

经由过程仿真软件，咱们能够获得R和C上对应的各自电压的波形，绿色曲线是电容上的电压，而蓝色曲线是电阻上的电压的波形。电源电压设置为 10V，能够看出电容的电压一起头为零，而后以指数体例不变到输出电压（此时电容器已布满电）。

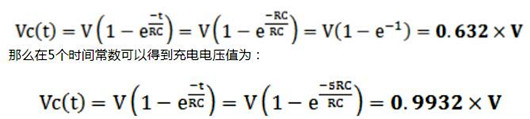

时候常数即是电阻R和电容C的乘积，代入一个时候常数能够获得充电电压值：
以是这里就大白了为甚么常说3-5RC时候段内电容电压就根基布满了，普通预算电容的充电时候用。
