基于串连形式的24V转75V升压电源的设想
以PAF600F24-28电源模块为焦点，接纳输入并联输入串连的体例，完成直流24V转75V的电压转换。利用外接电位器可在必然规模内调理输入电压，输入电压可以或许在-60%耀+10%标称值的规模内调剂。
单个模块的输入电压最高可调至28V伊110%=30.8V，最低输入电压可调至28V伊60%=16.8V。如许三个模块串连利用时可以或许获得一个较宽的电压输入规模：50.4V耀92.4V。
当三个模块输入均调至25V时即获得75V电压。此时输入电流为600衣25=24A。同时本升压电源还具备启动节制、电压监控和过流、过压、过热等一系列掩护功效，确保电源任务宁静靠得住。

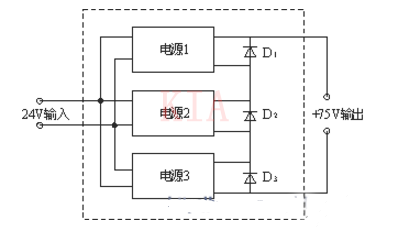

三模块串连任务道理图如图1所示。
图1 模块串连升压道理图

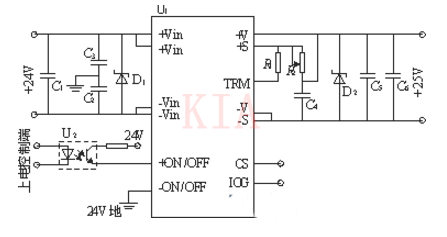

图2为单个电源模块的利用电路，输入端电解电容C1为储能电容，同时可以或许接收模块输入真个电压尖峰。C2、C3为共模滤波电容，接纳2kV的高压瓷片电容。D1为瞬态接收二极管TVS，对电压瞬变和打击起到防护按捺感化，可避免电源输入端呈现瞬态高压尖峰将电源模块破坏，TVS还具备静电防护功效，对确保模块的任务宁静意思严重。别的，共同保险管利用还可防备输入端呈现不测反接而破坏模块。

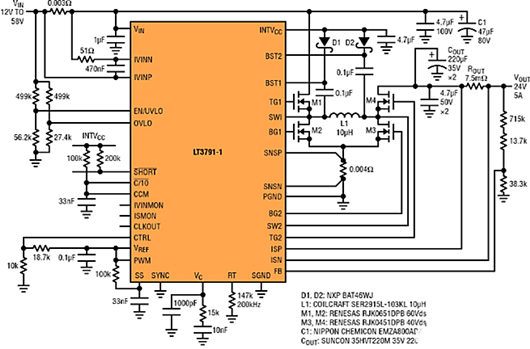

该图中所示出的降压-升压型转换器可调理24V的电压，并以高达98.5%的效力供给0A至5A的负载电流。该器件可在一个12V至58V的输入电压规模内运作。可调的欠压和过压闭锁用于掩护电路。
其具备短路掩护功效，SHORT输入标记将在输入端上呈现短路毛病时收回唆使旌旗灯号。此器件在轻负载前提下履行DCM操纵以完成最低的功耗，并具备反向电流掩护功效。ROUT担任在短路和过载环境上限制输入电流，从而使之成为一种妥当的利用电路。

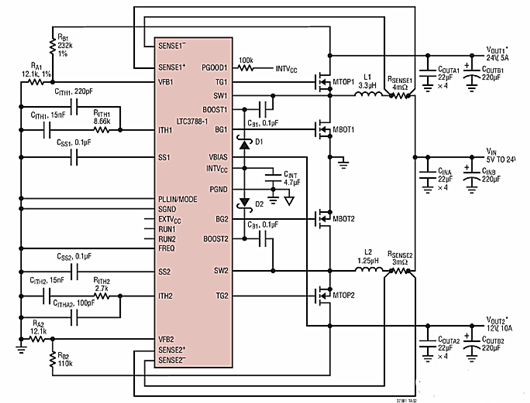

LTC3788-1是一款高机能、两相、双通道、同步升压型转换器产物节制器，用于驱动全N沟道功率MOSFET。它所接纳的同步整流晋升了效力、削减功率丧失、并下降散热请求，从而使得LTC3788-1可以或许在高功率升压利用中利用。

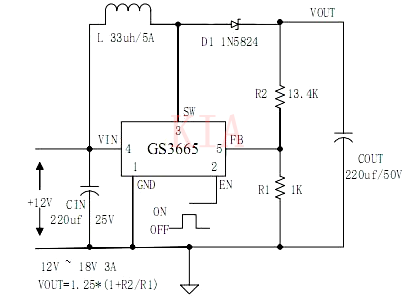

高效力、直流升压稳压电路GS3665。输入电压规模可由最低5.0伏特到最高42伏特，输入电压5.0--42V可调剂且输入外部MOS开关电流高达5A，很是合适于车载条记本供电，便携DVD，产业节制供电，智能安防，收集通信等装备的电压转换。
GS3665利用电路很是简略，核心器件少少。并具备enablepin用于开关功效，其外部具备完全的体系掩护功效包含可调式软启动（adjustablesoft-start）、短路掩护（SCP）、过温度掩护（OTP）及可调式过电流掩护（adjustableOCP）功效，切换频次牢固为400KHz。

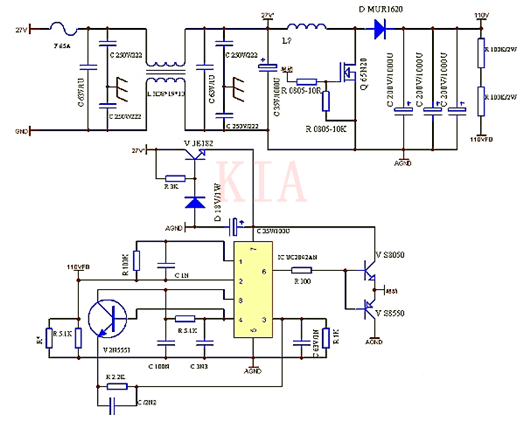

下图是24V转110VBOOST升压电路。
