运算缩小器比拟器电路

参考下面的运算缩小器比拟器电路，起首假设V IN小于V REF处的直流电压电平（ V IN <V REF ）。因为比拟器的同相（正）输入小于反相（负）输入，是以输入将为LOW且电源电压为负-Vcc，致使输入的负饱和。

若是此刻咱们增添输入电压V IN，使其值大于反相输入上的参考电压V REF，则输入电压会敏捷将HIGH切换为正电源电压+ Vcc，从而致使输入为正饱和。若是咱们再次下降输入电压V IN，使其略小于参考电压，则运算缩小器的输入将切换回其负饱和电压，用作阈值检测器。

而后咱们能够看到运算缩小器电压比拟器是一种器件，其输入取决于输入电压V IN绝对某些直流电压电平的值，因为当同相输入真个电压为大于反相输入电压，当同相输入小于反相输入电压时为LOW。不管输入旌旗灯号是毗连到比拟器的反相输入仍是同相输入，此前提均建立。

咱们还能够看到，输入电压的值完整取决于运算缩小器的电源电压。现实上，因为运算缩小器具备很高的开环增益，其输入电压的巨细在两个标的目的上都能够是无穷的（± ∞）。可是现实上，因为较着的缘由，它遭到运放电源轨的限定，即V OUT = + Vcc或V OUT = -Vcc。

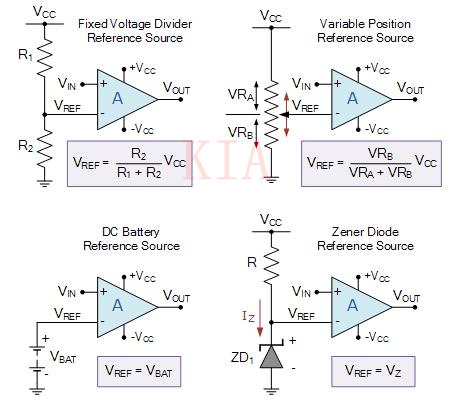

咱们之前曾说过，根基运算缩小器比拟器经由过程将其输入电压与某个预设的DC参考电压停止比拟来发生正电压或负电压输入。凡是，电阻分压器用于设置比拟器的输入参考电压，但如图所示，能够利用电池源，齐纳二极管或用于可变参考电压的电位计。

比拟器参考电压

现实上，比拟器的参考电压能够设置为0v至电源电压之间的肆意值，但现实电压规模存在现实限定，详细取决于所用器件的运算缩小器比拟器。

正负电压比拟器

根基的运算缩小器比拟器电路可用于检测正向或负向输入电压，详细取决于咱们还将牢固参考电压源和输入电压毗连到运算缩小器的哪一个输入。在下面的示例中，咱们利用了反相输入来设置参考电压，而输入电压则毗连到同相输入。

可是一样地，咱们能够用另外一种体例将比拟器的输入毗连起来，以将输入旌旗灯号反相为上述所示的旌旗灯号。而后，能够将运算缩小器比拟器设置装备摆设为以反相或同相设置装备摆设任务。

正电压比拟器

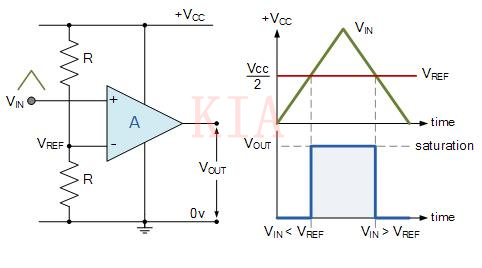

正电压比拟器的根基设置装备摆设（也称为同比拟拟器电路）检测输入旌旗灯号V IN高于或高于参考电压的正电压V REF什么时候在V OUT发生输入，如图所示。

同比拟拟器电路

在这类同相设置装备摆设中，参考电压毗连到运算缩小器的反相输入，输入旌旗灯号毗连到同相输入。为了简略起见，咱们假设两个电阻器组成分压器收集是相称的，并且：R1 = R2 = R。这将发生一个牢固的参考电压，该参考电压是电源电压的一半，即Vcc / 2，而输入电压可在零到电源电压之间变更。

当V IN大于V REF时，运算缩小器比拟器的输入将朝着正电源轨Vcc饱和。当V IN小于V REF时，运算缩小器比拟器的输入将转变状况，并在负电源轨0v处饱和，如图所示。

负电压比拟器

负电压比拟器的根基设置装备摆设（也称为反比拟拟器电路）可检测输入旌旗灯号V IN低于或低于参考电压的负值，V REF如图所示在V OUT发生高输入。

反比拟拟器电路

在与下面的正设置装备摆设相反的反相设置装备摆设中，参考电压毗连到运算缩小器的同相输入，而输入旌旗灯号毗连到反相输入。而后，当V IN小于V REF时，运算缩小器比拟器的输入将向正电源轨Vcc饱和。

一样，当V IN大于V REF时，环境也是如斯，运算缩小器比拟器的输入将转变状况并向负电源轨0v饱和。

而后，按照咱们用于旌旗灯号和参考电压的运算缩小器输入，咱们能够发生一个反相或同相输入。经由过程组合下面的两个运算缩小器比拟器电路以发生一个窗口比拟器电路，咱们能够进一步一步一步地检测到负旌旗灯号或正旌旗灯号。
