电压比拟器它可用作摹拟电路和数字电路的接口，还能够用作波形发生和变更电路等。操纵简略电压比拟器可将正弦波变为同频次的方波或矩形波。电压比拟器输出是线性量，而输出是开关（凹凸电平）量。它将一个摹拟量电压旌旗灯号和一个参考牢固电压比拟拟，在两者幅度相称的四周，输出电压将发生跃变，响应输出高电平或低电平。比拟器能够组成非正弦波形变更电路及操纵于摹拟与数字旌旗灯号转换等范畴。普通操纵中，偶然也能够用线性运算缩小器，在不加负反应的环境下，组成电压比拟器来利用。
集成运算缩小器除能对各类摹拟旌旗灯号停止运算外，还能够对旌旗灯号停止处置，如作有源滤波器和电压比拟器等。
运算缩小器作电压比拟器时，任务在饱和区。上面公式中的Uo max和Uo min别离为uo的最大值和最小值（即正负饱和输出电压+Uo（sat）和-Uo（sat））。
1、简略比拟器
（1）反相输出

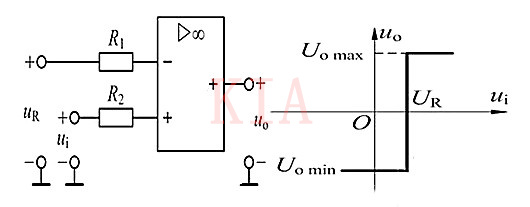

图1 简略比拟器（反相输出）电路图 图2 简略比拟器（反相输出）传输特征
比拟器的输出旌旗灯号ui接运放的反相输出端，参考电压UR接运放的同相输出端，有
（2） 同相输出

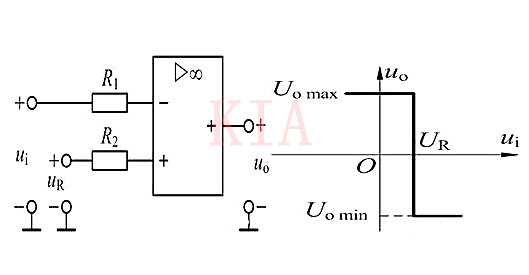

图3 简略比拟器（同相输出）电路图 图4 简略比拟器（同相输出）传输特征
比拟器的输出旌旗灯号ui接运放的同相输出端，参考电压UR接运放的反相输出端，有
若简略比拟器的参考电压为零，则称为过零比拟器。
2、滞回比拟器
在简略比拟器的根本上引入正反应，即得滞回比拟器。
（1） 反相输出

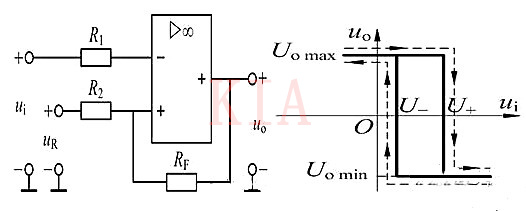

图5 滞回比拟器（反相输出）电路图 图6 滞回比拟器（反相输出）传输特征
比拟器的输出旌旗灯号ui接运放的反相输出端，参考电压UR接运放的同相输出端，有

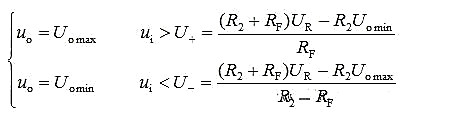

回差为
（2） 同相输出
比拟器的输出旌旗灯号ui接运放的同相输出端，参考电压UR接运放的反相输出端，有

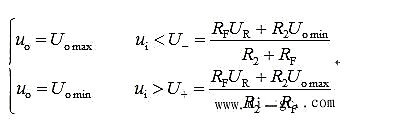

回差为
