小旌旗灯号是大旌旗灯号任务在牢固偏置点下电路表现，那末为了获得咱们须要的小旌旗灯号机能，比方运放的增益，BW，GBW，PM，那末一个首要的条件便是电路要任务在小旌旗灯号须要的偏置点上。
偏置点能够挑选的自在度是良多的，比方对一个MOS管，Vgs，Vds，Vbs等等都是能够设置的，可是对摹拟CMOS电路，大局部电路偏执点有一个条件：
MOS管任务在饱和区
注：此刻良多电路的MOS管也任务在亚阈值区，但这类环境和饱和区比拟近似，是以本文临时疏忽任务在亚阈值的环境。
若何让运放的MOS管任务在饱和区
单级共源缩小器

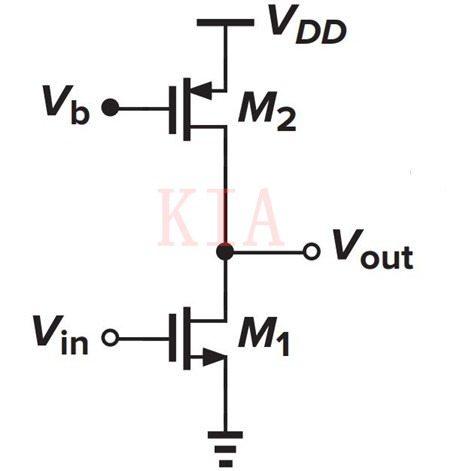

让咱们以上图为例，研讨若何让这个共源缩小器的MOS管都任务在饱和区。 这是一个电流源负载的共源缩小器，此中M2作为电流源利用，其电流是经由进程Vb供给的。在这个缩小器中，须要的偏置电压包含：
Vb偏置M2
Vin固然是输出电压，可是其电压值在一个牢固电压值四周动摇，这个牢固电压值便是M1的偏置电压
对若何让他们任务在饱和区，咱们经由进程大旌旗灯号的思绪去阐发：
Vb偏置M2，发生一个电流I2；
Vin偏置M1，发生一个电流I1；
直观地，或说根据KCL，I1=I2；
假定M1和M2均任务在饱和区，根据Vb和Vin的值和平方律模子，它们发生电流I1，I2；
若是I1恰好即是I2，那末他们任务在饱和区的假定建立；
若是I1>I2，由于它们的电流须要相称，是以Vout会恰当减小，经由进程下降M1的Vds1，增大M2的|Vds2|，调理他们的电流相称；
若是这个调理进程中，vds1依然知足Vds1>Vod1,那末M1依然任务在饱和区；若是不知足，那末M1就任务在线性区；
I1<I2的环境也可根据上述停止阐发；
在上述进程中，形成M1或M2被挤压到线性区的实质是，M1和M2假定他们任务在饱和区发生的电流I1和I2不相称，且相差较大。是以，为了防止该环境的发生，就须要公道地设置Vb和Vin。

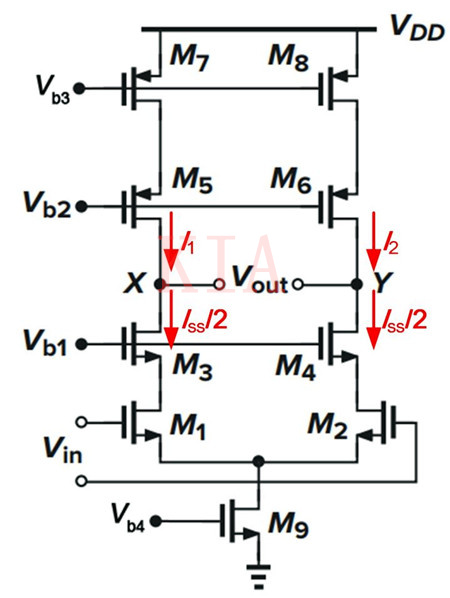

差分输出，差分输出缩小器
针对上图的差分输出，差分输出，咱们能够做近似的阐发。起首，在任务点时，差分输出为0，两个输出被偏置在输出共模电压上，这个时辰差分运放的摆布任务在对称，也便是不异的状况，以左侧为例：
上半局部的电流是由Vb3偏置M7肯定的，任务电流为I1；
下半局部的电流由于输出差分电压为0，摆布各分ISS/2的电流；
假定I1和ISS/2是一切晶体管任务在饱和区的电流值，若是I1>ISS/2,那末X点电压Vx会降低，经由进程调小M5和M7的|Vds|来减小I1，同时M1，M3，M9的Vds会增大，从而增大ISS/2，以此来让I1和ISS/2相称；
若是Vx降低太多，那末就会把M5或M7挤入线性区；
I1<ISS/2的环境也能够作此阐发
是以，为了让一切晶体管任务在饱和区，那末就要让Vb3和Vb4公道地挑选以知足ISS/2=I1。
从上文可知，让运放任务在饱和区地关头是运放地上半局部（PMOS局部）和下半局部（NMOS局部）根据饱和区的任务状况发生的电流相称。那最好的体例便是让他们从一个电流源拷贝过去，以下图所示。

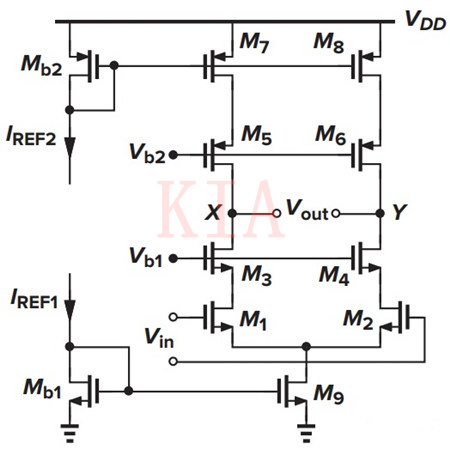

电流镜偏置运放
在上图中，若是IREF1和IREF2是一个电流源而来，经由进程Mb2和M7，Mb1和M9适合的比例设置，就能够知足上文的请求。 为了更好地婚配，现实电路中，Mb2和M7，Mb1和M9凡是接纳不异的W/L，经由进程转变并联个数来完成，如许能够保障在差别PVT下拷贝都很精准。
共模反应的感化
但是，即便咱们再精心肠在前仿真时辰设想，现实到后仿真，tape-out，由于器件失配，上文描写的电流相称也几近不能够呈现，并且如许去婚配自身就违反了鲁棒性的准绳。这就表现了共模反应电流的首要性。

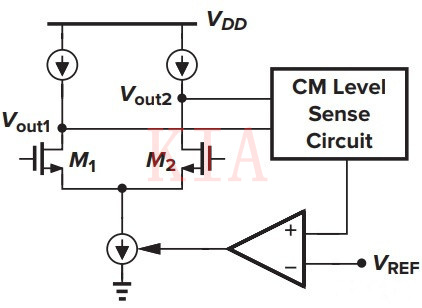

共模反应电路
如上图所示，经由进程共模反应电路环路去调理“上”，“下”电流中的一个，让二者相称，如许能够更鲁棒地完成上文的电流相称请求，让运放的一切晶体管任务的饱和区。 即便有共模反应电路的“加持”，但上节提到的婚配设想仍是很有须要，它能够加重共模反应电路的承担，也是一种更加模块，规整的设想思绪。
总结
经由进程本文，咱们能够看出，实在运放的晶体管便是电流镜的拷贝晶体管，而偏置电路便是一个电流镜的泉源。
