【图文】MOS管饱和区、三极管饱和区的区分-KIA MOS管
信息来历：本站 日期：2022-05-16
mos：iDs不随Vds增添而增添；
bjt:iC不随iB的增添而增添；
典范VT=1V;

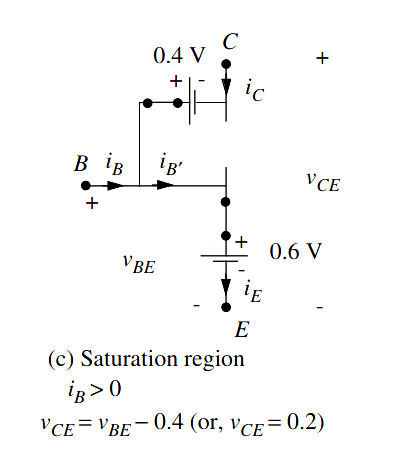

三极管的饱和区：Ic不随Ib的增大而增大，以是称为饱和区。

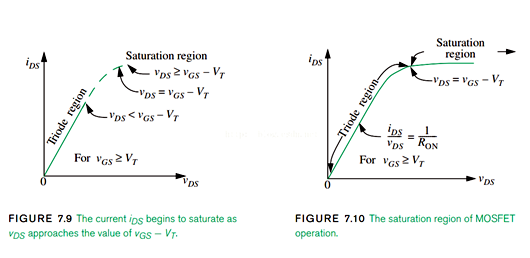

MOS管的饱和区：Ids不随Vds的增大而增大，以是称为饱和区。

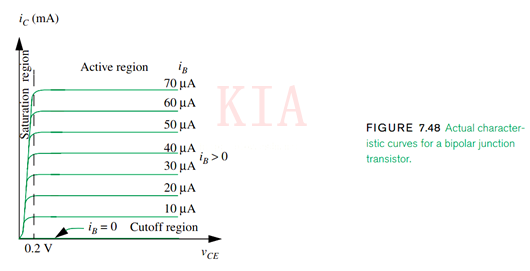

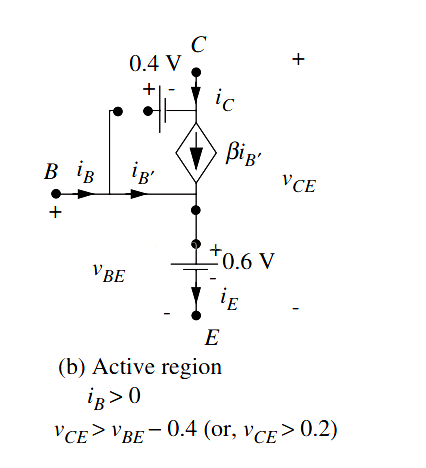

实在，三极管在线性区时,Ib=B Ic, 在VCE与Ib的曲线图中,普通但愿静态任务点Q落在中间也便是落在线性区间.在饱和区,基极的电流不会在集电极端缩小.在利用时咱们利用Ib停止缩小。

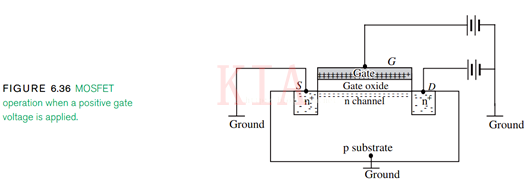

而MOS管则差别,起首MOS管的栅极电流靠近0,不会被缩小.首要是沟道电流Ids由栅极电压和沟道电压(参考ids同vgs,vds的干系式).在饱和区,疏忽沟道长度调剂,其Ids在饱和区就靠近恒定了,现实上不是如许的,Ids由vgs来缩小,但愿vds对缩小的影响小,因此只要在饱和区内缩小旌旗灯号是成心义的。
