上一篇文章咱们分享的电路都是单极性的：电流在一个方向上活动，但双极性电流电路也是可行的。

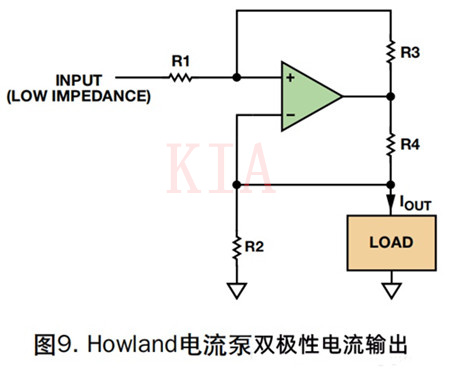

最简略、利用最广泛确当数Howland电流泵，如图9所示。
这款简略的电路有良多题目：它对电阻婚配的精度请求极高，以取得高输入阻抗；输入源阻抗会增添R1电阻，是以它的数值必须很是低以最大水平降落婚配偏差；电源电压必须比最大输入电压高很多；并且运算缩小器的CMRR机能必须绝对杰出。

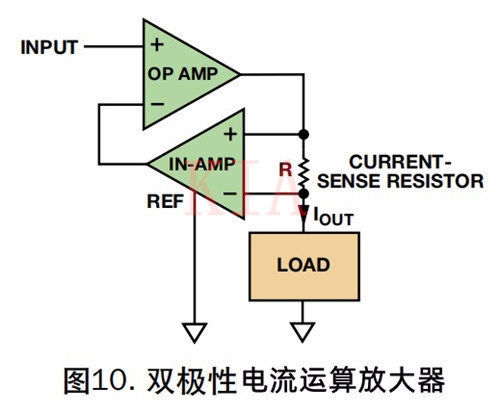

此刻，高机能仪表缩小器售价不高，是以利用一个运算缩小器、一个仪表缩小器和一个电流检测电阻构成双极性电流源极其便利，如图10所示。
这类电路比Howland电流泵要更加简略，不依靠于电阻收集(除集成仪表缩小器的那种)，且电压摆幅在每一个电源的500 mV之内。
今朝为止，咱们会商的电路都是具备紧密电流输入的缩小器。固然，它们能够或许与牢固输入一起利用，供给紧密电流源，但构建一个更简略的双端电流源也是可行的。

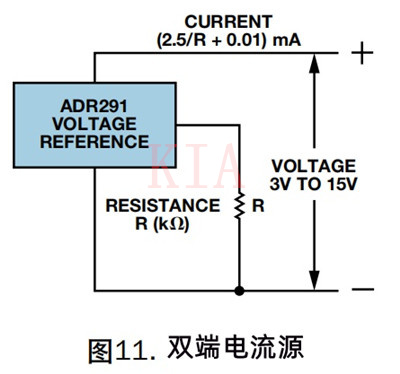

低电流基准电压源ADR291具备10 μA摆布的待电机流，典范温度系数为20 nA/°C。如图11所示，插手负载电阻后，则3 V至15 V电源规模内的基准电流为(2.5/R + 0.01) mA，此中R为负载电阻，单元是kΩ。
若精度不是题目，且只请求刚性单极性电流源，则能够接纳耗尽型JFET和一个电阻构成电流源。

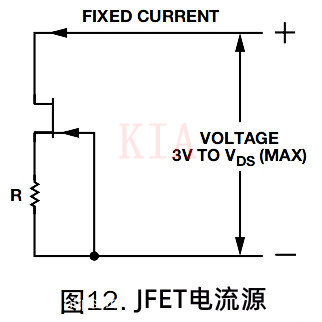

如图12所示，这类设置装备摆设在温度发生变更时并不非常不变，且对给定的R值，各器件的电流能够有相称大的差别，但该设置装备摆设简略而便宜。

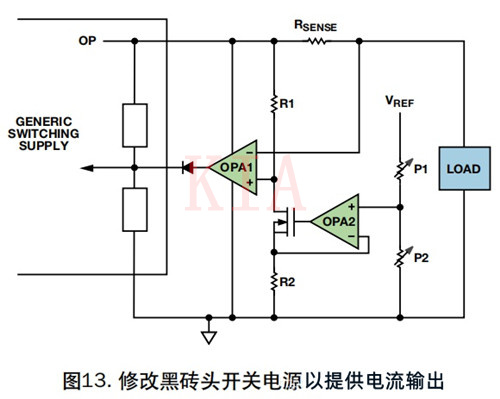

图13显现的是颠末简略点窜的电源电路，可为LED供给恒定电流。接纳小输入电流，它能够牢固输入电压一般任务。
为了获得可变的电流，将基准电压：来自黑砖头或本地，施加于P1和P2所代表的电位计。OPA2和MOSFET经由过程R1输入小电流，在其上发生压降。负载电流流过检测电阻。
若检测电阻上的电压因为负载电流跨越R1上的压降而有所降落，那末OPA1输入将回升，笼盖砖头中的电压节制，并限定其输入电压，避免输入电流跨越限值。
