MOS管标记箭头指向剖析分享-KIA MOS管
信息来历：本站 日期：2022-05-11

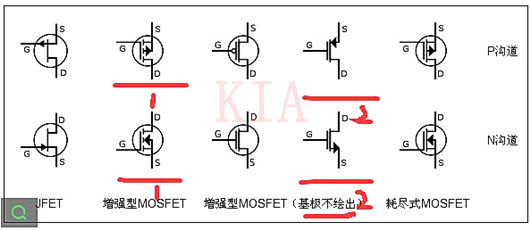

发问：一样是PMOS为甚么没给出基极的时辰，箭头是从内向里，而给出基极的时辰，箭头是从里向外？（NMOS一样有着的题目）以下图所示；几种罕见的MOSFET电路标记，加上结型场效应管(Junction Field-Effect Transistor,JFET)一路比拟：
解答：在一切半导体元件中, 箭头的意思表现p-n结的标的目的.
这一传统暗号是从二极管传上去的.
上图解释 (先作申明: 白色代表P型半导体, 蓝色代表N型半导体):

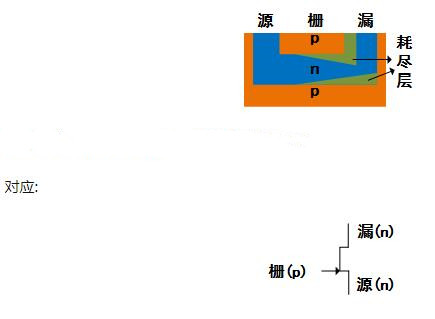

N-channel-JFET:
P-channel JFET:
给它上个电:
N-channel-JFET (Biased):
漏极和栅极之间的pn结没了；

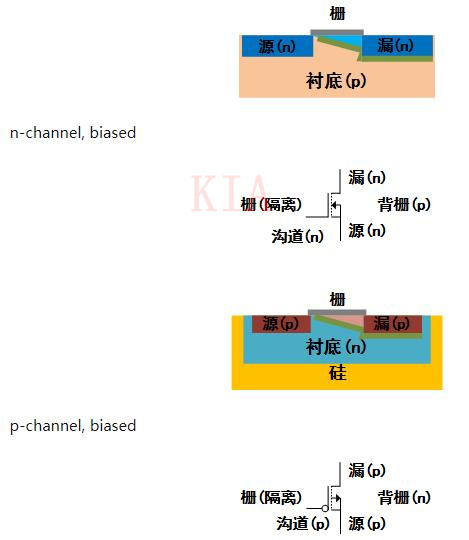

再来看看Enhanced MOSFET:
N 沟道:
P沟道:
栅极又错误了；
耗尽层又把漏极给堵住啦；

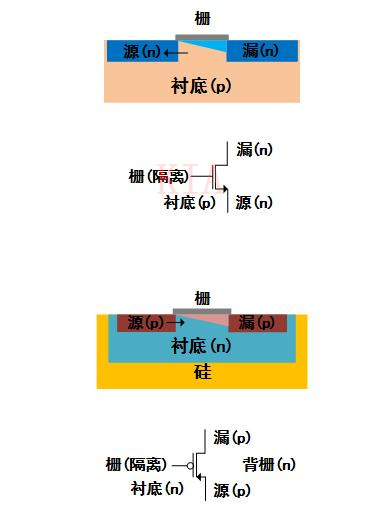

若是咱们不喜好衬底, 不把它接出来的话:
