bicmos和cmos的区分

cmos（Complementary Metal-Oxide Semiconductor）是纯种MOS工艺，简略的讲可以或许在p衬底上做NMOS，在n-well中完成PMOS。最首要的特色便是低功耗;

Bicmos便是兼容性的，二者在统一个芯片上出产，现实上这类工艺按照它的偏重点的差别也分为两种 Bicmos工艺极为庞杂，Bipolar其次，CMOS最简略。Bicmos利益良多，兼和二者的利益，造价高贵。

1、bicmos

CMOS以低功耗、高密度成为80年VLSI的支流工艺。跟着尺寸的慢慢减少，电路机能不时取得进步，可是当尺寸降到1um以下时，由于载流子速率饱和等缘由，它的潜力遭到很大的限定。

把CMOS和Bipolar集成在统一芯片上，阐扬各自的上风，降服错误谬误，可以或许使电路到达高速率、低功耗。BiCMOS工艺通俗以CMOS工艺为底子，增添少许的工艺步骤而成。

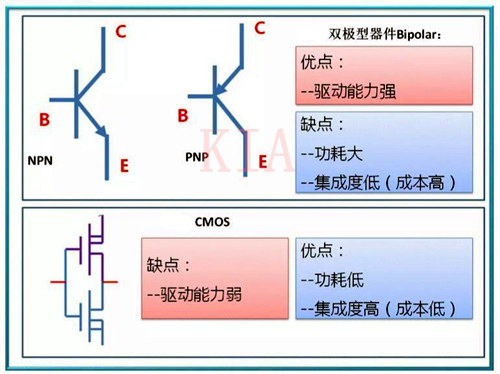

BiCMOS（Bipolar CMOS）是CMOS和双极器件同时集成在统一块芯片上的手艺，其根基思惟是以CMOS器件为首要单位电路，而在要求驱动大电容负载的地方插手双极器件或电路。是以BiCMOS电路既具备CMOS电路高集成度、低功耗的利益，又取得了双极电路高速、强电流驱动才能的上风。

2、CMOS

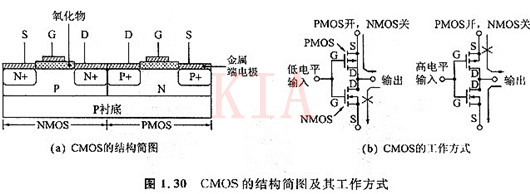

CMOS是Complementary Metal Oxide Semiconductor（互补金属氧化物半导体）的缩写。

它是指制作大范围集成电路芯片用的一种手艺或用这类手艺制作出来的芯片，是电脑主板上的一块可读写的RAM芯片。由于可读写的特征，以是在电脑主板上用来保管BIOS设置完电脑硬件参数后的数据，这个芯片仅仅是用来寄存数据的。

电压节制的一种缩小器件，是构成CMOS数字集成电路的根基单位。

而对BIOS中各项参数的设定要经由过程特地的法式。BIOS设置法式通俗都被厂商整合在芯片中，在开机时经由过程特定的按键便可进入BIOS设置法式，便利地对体系停止设置。是以BIOS设置偶然也被叫做CMOS设置。

CMOS的这类机关互补机关构成的电路体例在集成电路中利用比拟遍及，也不只限于FET，BJT也可以或许，这类电路体例也称为图腾柱。

CMOS曾遍及用于RAM和ROM中，直到今朝，CMOS仍然是最为省电的数字逻辑电路，在要求性价比的利用中，Flash ROM和BiCMOS慢慢代替了CMOS。换言之，在良多利用中，假设资本不是题目，CMOS的上风仍然不可替换，CMOS RAM接纳通俗的碱性电池供电可以或许对峙长达7年摆布。

BiCMOS( Bipolar CMOS)与BiMOS是同义词，是双极工艺和CMOS工艺的混血儿，这类原来是针对双极性器件与MOS器件难以在统一芯片上集成的夹杂工艺，具备本钱上风，并且可以或许用于功率晶体管和IC的制作。

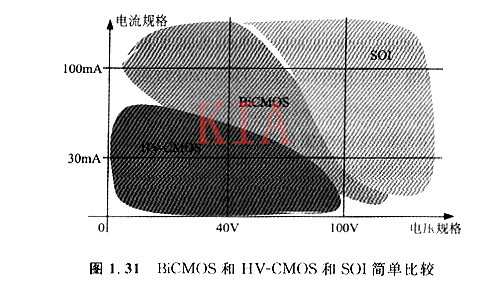

今朝经常使用场效应管、KIAmos管的功率节制IC的罕见工艺底子上便是上述两大类：BiCMOS和HV-CMOS，原来非支流的SOI( Silicon-On-Insulator，硅断绝)工艺正在展开中(图1. 31)。

电压规格可以或许有用节制功率，并且有些器件的驱动确切需要比拟高的电压，如今朝新兴的大屏幕FPD（Flat-Panel Displays，平板闪现屏）中的PDP( Plasma Display Panels，等离子闪现屏)、FF.D( Field，F.mission Displays，场致发射闪现屏)、EL(Electro Luminescent Displays，电致发光闪现屏)等等。
