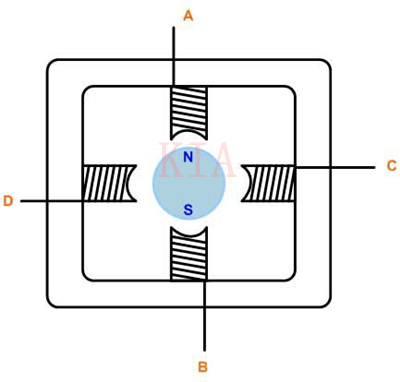

以下是步进机电节制表现图:
步进机电节制凡是接纳双向驱动电流，其机电步进由按挨次切换绕组来完成。凡是这类步进机电有3个驱动挨次：
1、单相全步进驱动：
在这类形式中，其绕组按以下挨次加电，AB/CD/BA/DC (BA表现绕组AB的加电是反标的目的停止的)。这一挨次被称为单相全步进形式，或波驱动形式。在任何一个时候，只要一相加电。
2、双相全步进驱动：
在这类形式中，双相一路加电，是以，转子老是在两个极之间。此形式被称为双相全步进，这一形式是南北极机电的常态驱动挨次，可输入的扭矩最大。
3、半步进形式：
这类形式将单相步进和双相步进连系在一路加电：单相加电，而后双相加电，而后单相加电…，是以，机电以半步进增量运行。这一形式被称为半步进形式，其机电每一个励磁的有用步距角削减了一半，其输入的扭矩也较低。
以上3种形式都可用于反标的目的动弹(逆时针标的目的)，若是挨次相反则不行。
凡是，步进机电具备多极，以便减小步距角，可是，绕组的数目和驱动挨次是不变的。
通用机电的速率节制，出格是接纳2种电路的机电：
1、相角节制
2、PWM斩波节制
相角节制
相角节制是通用机电速率节制的最简略的体例。经由过程TRIAC的点弧角的变更来节制速率。相角节制长短常经济的处理计划，可是，效力不太高，易于电磁搅扰(EMI)。

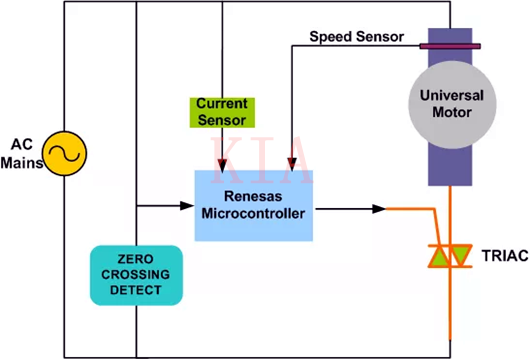

通用机电的相角节制
以上示图表了然相角节制的机理，是TRIAC速率节制的典范利用。TRIAC门脉冲的周相挪动发生了有用率的电压，从而发生了差别的机电速率，并且接纳了过零穿插检测电路，成立了时序参考，以提早门脉冲。
PWM斩波节制
PWM节制是通用机电速率节制的，更进步前辈的处理计划。在这一处理计划中，功率MOFSET，或IGBT接通高频整流AC线电压，进而为机电发生随时候变更的电压。

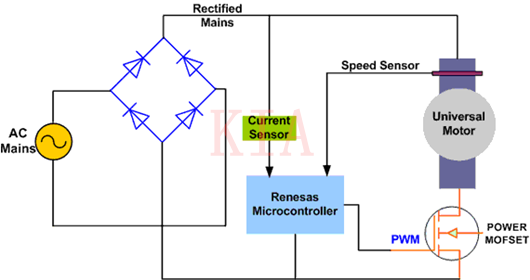

通用机电的PWM斩波节制
其开关频次规模普通为10-20 KHz，以消弭噪声。这一通用机电的节制体例能够取得更佳的电流节制和更佳的EMI机能，是以，效力更高。
