【入门必看】AC机电算法具体阐发-KIA MOS管

AC机电算法

标量节制

标量节制（或V/Hz节制）是一个节制指令机电速率的简略体例

指令机电的稳态模子首要用于取得手艺，是以瞬态机能是不能够完成的。体系不具备电流回路。为了节制机电，三相电源只要在振幅和频次上变更。

矢量节制或磁场定向节制

在电念头中的转矩跟着定子和转子磁场的功效而变更，并且当两个磁场彼此正交时到达峰值。在基于标量的节制中，两个磁场间的角度明显变更。

矢量节制想法在AC机电中再次缔造正交干系。为了节制转矩，各自从发生磁通量中天生电流，以完成DC机械的呼应性。

一个AC指令机电的矢量节制与一个零丁的励磁DC机电节制类似。在一个DC机电中，由励磁电流IF所发生的磁场能量Φ F与由电枢电流IA所发生的电枢磁通ΦA正交。这些磁场都颠末去耦并且彼此间很不变。是以，当电枢电流受控以节制转矩时，磁场能量仍坚持不受影响，并完成了更快的瞬态呼应。

三相AC机电的磁场定向节制（FOC）包含仿照DC机电的操纵。一切受控变量都经由过程数学变更，被转换到DC而非AC。其方针的自力的节制转矩和磁通。

磁场定向节制（FOC）有两种体例：

直接FOC: 转子磁场的标的目的(Rotor flux angle) 是经由过程磁通观察器直接计较取得的。

直接FOC: 转子磁场的标的目的(Rotor flux angle) 是经由过程对转子速率和滑差(slip)的预算或丈量而直接取得的。

矢量节制请求领会转子磁通的地位，并能够利用终端电流和电压（接纳AC感到机电的静态模子）的常识，经由过程高等算法来计较。但是从完成的角度看，对计较资本的需要是相当主要的。

能够接纳差别的体例来完成矢量节制算法。前馈手艺、模子预算和自顺应节制手艺都可用于加强呼应和不变性。

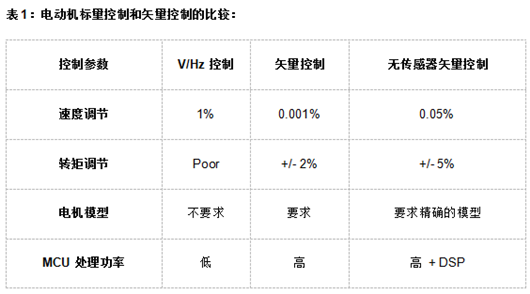

AC机电的矢量节制：深切领会

矢量节制算法的焦点是两个主要的转换: Clark转换，Park转换和它们的逆运算。接纳Clark和Park转换，带来能够节制到转子地区的转子电流。这类做充许一个转子节制体系决议应供给到转子的电压，以使静态变更负载下的转矩最大化。

Clark转换：Clark数学转换将一个三相体系点窜成两个坐标体系：

此中Ia和Ib正交基准面的构成局部，Io是不主要的homoplanar局部

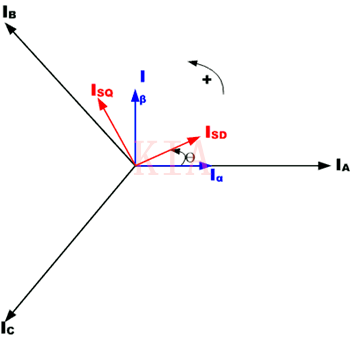

图4：三相转子电流与动弹参考系的干系

Park转换：Park数学转换将双向静态体系转换成动弹体系矢量

两相α, β帧表现经由过程Clarke转换停止计较，而后输出到矢量动弹模块，它在这里动弹角θ，以合适附着于转子能量的d, q帧。按照上述公式，完成了角度θ的转换。

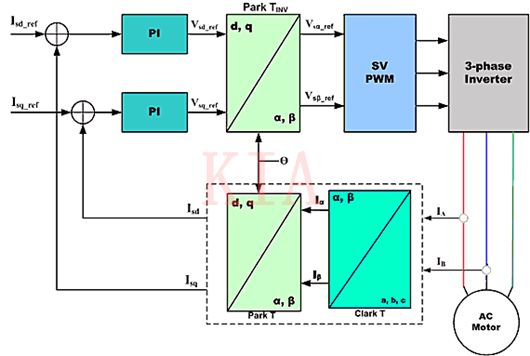

AC机电的磁场定向矢量节制的根基布局

Clarke变更接纳三相电流IA, IB 和 IC，来计较两相正交定子轴的电流Isd和 Isq。这两个在牢固座标定子相中的电流被变更成Isd 和Isq，成为Park变更d, q中的元素。

其经由过程机电通量模子来计较的电流Isd, Isq 和刹时流量角θ被用来计较交换感到机电的电动扭矩。

图2：矢量节制交换机电的根基道理

这些导出值与参考值彼此比拟，并由PI节制器更新。

基于矢量的机电节制的一个固有上风是，能够接纳统一道理，挑选合适的数学模子去别离节制各类范例的AC, PM-AC 或 BLDC机电。
