BLDC机电节制算法

无刷机电属于自换流型(自我标的目标转换)，是以节制起来加倍庞杂。

BLDC机电节制请求领会机电停止整流转向的转子地位和机制。对闭环速率节制，有两个附加请求，即对转子速率/或机电电流和PWM旌旗灯号停止丈量，以节制机电速率功率。

BLDC机电能够或许按照操纵请求接纳边摆列或中间摆列PWM旌旗灯号。大大都操纵仅请求速率变更操纵，将接纳6个自力的边摆列PWM旌旗灯号。这就供给了最高的分辩率。若是操纵请求办事器定位、能耗制动或能源倒转，保举操纵补充的中间摆列PWM旌旗灯号。

为了感到转子地位，BLDC机电接纳霍尔效应传感器来供给绝对定位感到。这就致使了更多线的操纵和更高的本钱。无传感器BLDC节制省去了对霍尔传感器的须要，而是接纳机电的反电动势（电动势）来展望转子地位。

无传感器节制对像电扇和泵如许的低本钱变速操纵相当首要。在采有BLDC机电时，冰箱和空调紧缩机也须要无传感器节制。

空载时候的拔出和补充

大大都BLDC机电不须要互补的PWM、空载时候拔出或空载时候弥补。能够或许会请求这些特征的BLDC操纵仅为高机能BLDC伺服电念头、正弦波鼓励式BLDC机电、无刷AC、或PC同步机电。

BLDC机电节制算法

很多差别的BLDC机电节制算法都被用以供给对BLDC机电的节制。典范地，将功率晶体管用作线性稳压器来节制机电电压。当驱动高功率机电时，这类体例并不适用。高功率机电必须接纳PWM节制，并请求一个微节制器来供给起动和节制功效。

节制算法必须供给以下三项功效：

用于节制机电速率的PWM电压

用于对机电进整流换向的机制

操纵反电动势或霍尔传感器来展望转子地位的体例

脉冲宽度调制仅用于将可变电压操纵到机电绕组。有用电压与PWM占空度成反比。当获得得当的整流换向时，BLDC的扭矩速率特征与一下直流机电不异。能够或许用可变电压来节制机电的速率和可变转矩。

功率晶体管的换向完成了定子中的得当绕组，可按照转子地位天生最好的转矩。在一个BLDC机电中，MCU必须晓得转子的地位并能够或许在得当的时候停止整流换向。

BLDC机电的梯形整流换向

对直流无刷机电的最简略的体例之一是接纳所谓的梯形整流换向。

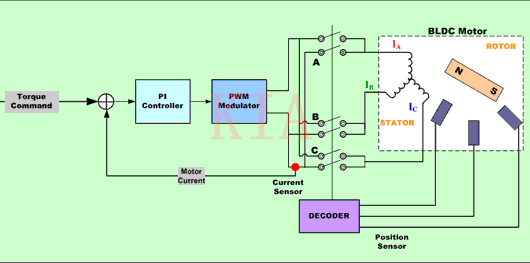

图1：用于BLDC机电的梯形节制器的简化框架

在这个道理图中，每首要经由过程一对机电终端来节制电流，而第三个机电终端老是与电源电子性断开。

嵌入大机电中的三种霍尔器件用于供给数字旌旗灯号，它们在60度的扇形区内丈量转子地位，并在机电节制器上供给这些信息。因为每次两个绕组上的电流量相称，而第三个绕组上的电流为零，这类体例仅能发生具备六个标的目标共中之一的电流空间矢量。

跟着机电的转向，机电终真个电流在每转60度时，电开关一次（整流换向），是以电流空间矢量老是在90度相移的最靠近30度的地位。

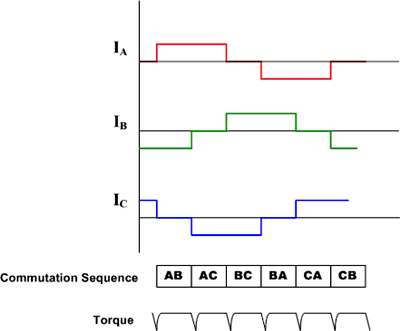

图2：梯形节制：驱动波形和整流处的转矩

是以每一个绕组的电流波型为梯形，从零起头到正电流再到零而后再到负电流。

这就发生了电流空间矢量，当它跟着转子的扭转在6个差别的标的目标上停止步升时，它将靠近均衡扭转。

在像空调和冰霜如许的机电操纵中，接纳霍尔传感器并不是一个不变的挑选。在非联绕组中感到的反电动势传感器能够或许用来获得不异的成果。

这类梯形驱动体系因其节制电路的简略单纯性而非常通俗，可是它们在整流过程中却要遭受转矩纹波题目。

BDLC机电的正弦整流换向

梯形整流换向还缺乏觉得供给均衡、精准的无刷直流机电节制。

这首要是因为在一个三相无刷机电（带有一个正统波反电动势）中所发生的转矩由以下等式来界说：

转轴转矩= Kt [IRSin(o) + ISSin(o+120) +ITSin(o+240)]

此中：

o为转轴的电角度

Kt为机电的转矩常数

IR, IS和IT为相位电流

若是相位电流是正弦的：IR   = I0Sino; IS = I0Sin (+120o); IT   = I0Sin (+240o)

将获得：

转轴转矩= 1.5I0*Kt（一个自力于转轴角度的常数）

正弦整流换向无刷机电节制器尽力驱动三个机电绕组，其三路电流跟着机电动弹而安稳的停止正弦变更。挑选这些电流的相干相位，如许它们将会发生安稳的转子电流空间矢量，标的目标是与转子正交的标的目标，并具备不变量。这就消弭了与北形转向相干的转矩纹波和转向脉冲。

为了跟着机电的扭转，天生机电电流的安稳的正弦波调制，就请求对转子地位有一个切确有丈量。霍尔器件仅供给了对转子地位的大略计较，还缺乏以到达目标请求。基于这个缘由，就请求从编码器或类似器件收回角反应。

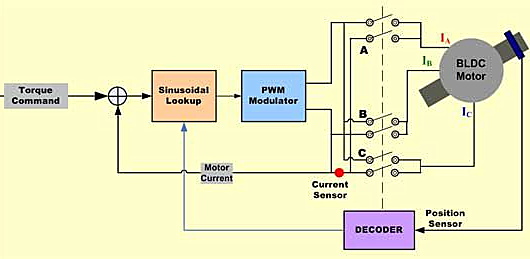

图3：BLDC机电正弦波节制器的简化框图

因为绕组电流必须连系发生一个安稳的常量转子电流空间矢量，并且定子绕组的每一个定位相距120度角，是以每一个线组的电流必须是正弦的并且相移为120度。

接纳编码器中的地位信息来对两个正弦波停止分解，两个间的相移为120度。而后，将这些旌旗灯号乘以转矩号令，是以正弦波的振幅与所须要的转矩成反比。成果，两个正弦波电流号令获得得当的定相，从而在正交标的目标发生动弹定子电流空间矢量。

正弦电流号令旌旗灯号输入一对在两个得当的机电绕组中调制电流的P-I节制器。第三个转子绕组中的电流是受控绕组电流的负和，是以不能被别离节制。

每一个P-I节制器的输入被送到一个PWM调制器，而后送到输入桥和两个机电终端。操纵到第三个机电终真个电压源于操纵到前两个线组的旌旗灯号的正数和，得当用于别离距离120度的三个正弦电压。

成果，现实输入电流波型切确的跟踪正弦电流号令旌旗灯号，所得电流空间矢量安稳动弹，在量上得以不变并以所需的标的目标定位。

普通经由过程梯形整流转向，不能到达不变节制的正弦整流转向成果。但是，因为其在低机电速率下效力很高，在高机电速率下将会分隔。这是因为速率进步，电流回流节制器必须跟踪一个增添频次的正弦旌旗灯号。同时，它们必须降服跟着速率进步在振幅和频次下增添的机电的反电动势。

因为P-I节制器具备无限增益和频次呼应，对电流节制回路的时候变量搅扰将引发相位滞后和机电电流中的增益偏差，速率越高，偏差越大。这将搅扰电流空间矢量绝对转子的标的目标，从而引发与正交标的目标发生位移。

当发生这类环境时，经由过程必然量的电流能够或许发生较小的转矩，是以须要更多的电流来坚持转矩。效力下降。

跟着速率的增添，这类下降将会持续。在某种水平上，电流的相位位移跨越90度。当发生这类环境时，转矩减至为零。经由过程正弦的连系，下面这点的速率致使了负转矩，是以也就没法完成。
